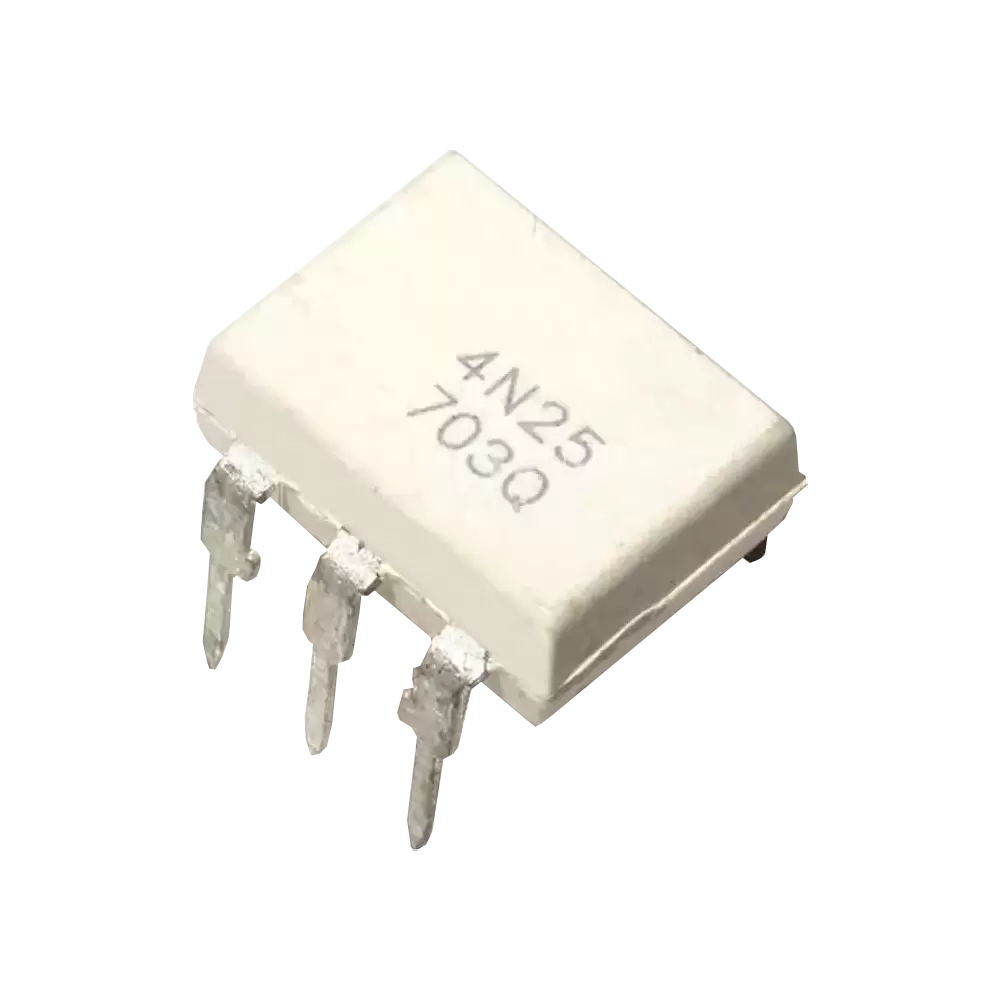

Optoacoplador 4N25 DIP-6 es un pequeño IC de propósito general, es ideal para tener aislamiento entre dos etapas de un circuito. Es utilizado principalmente como un interruptor. El Optoacoplador 4N25 DIP-6 incorpora un led infrarrojo y un fototransistor NPN, además cuenta con un solo canal de salida.
¿4N25 Optoacoplador para que se utiliza?
El optoacoplador 4N25 se utiliza en una amplia gama de aplicaciones, incluyendo:
Isolación de circuitos: para aislar electrónicamente diferentes partes de un sistema y proteger contra picos de voltaje y corriente.
Protección de dispositivos electrónicos: para proteger dispositivos electrónicos sensibles de daños causados por sobretensiones y corrientes excesivas.
Interfaz de señalización: para transferir señales de control a través de una barrera de aislamiento.
Interfaz de comunicación: para transferir señales de un circuito a otro sin permitir la transmisión de corriente continua.
Conmutación de cargas: para controlar el encendido y apagado de cargas conectadas a un circuito.
Regulación de voltaje: para regular el voltaje aplicado a un circuito.
¿Qué es un optoacoplador?
Un optoacoplador es un dispositivo electrónico que utiliza un haz de luz para transmitir información electrónica aislada entre dos circuitos. Está compuesto por un LED y un fotodiodo que se encuentran físicamente separados. El LED transmite información en forma de luz al fotodiodo, que la convierte en una señal eléctrica. Este dispositivo se utiliza comúnmente para aislar electrónicamente diferentes partes de un sistema y proteger contra picos de voltaje y corriente.
- Tipo: Optoacoplador
- Matricula: 4N25
- Encapsulado: DIP-6
- Numero de pines: 6
- Canales: 1
- Entrada: Tipo DC
- Salida: Tipo Transistor
- Montaje: THT Tecnología de agujeros pasantes
- Voltaje:
- VR: 6V
- VCEO: 30V
- VCBO: 70V
- VECO: 7V
- Corriente IF: 60mA
- Potencia PD: 150mV
Pines
- Ánodo
- Cátodo
- NC
- Emisor
- Colector
- Base
| Característica | |
|---|---|
| Largo | 0.9 cm |
| Ancho | 1 cm |
| Alto | 0.7 cm |
| Peso | 0.43 gr |
