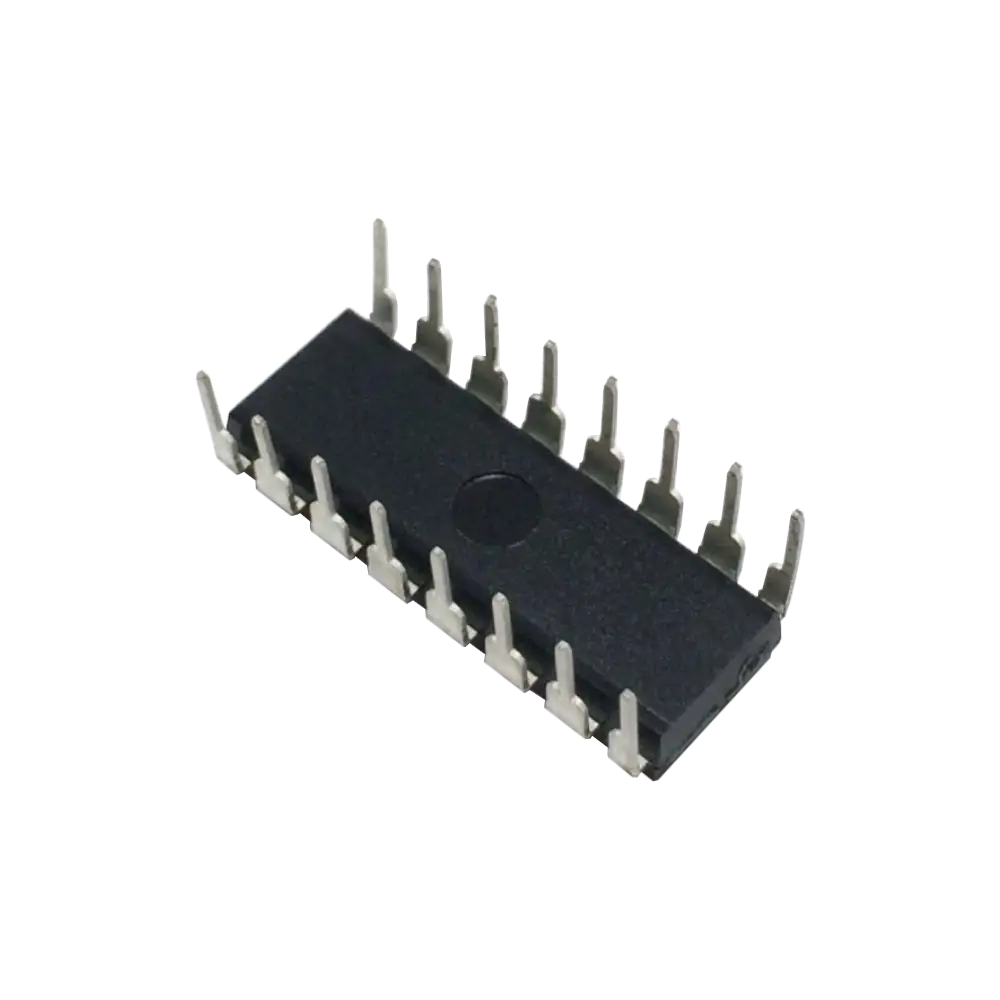

El IC 74LS145 es un decodificador BCD a Decimal basado en TTL que se utiliza para controlar las diez salidas binarias en la base de cuatro entradas binarias. El IC consta de ocho inversores y diez puertas NAND que tienen cuatro entradas. Estas dieciocho puertas totales vienen con un circuito inteligente que da diez salidas a través de las puertas NAND. Las entradas pasan por cuatro puertas NAND. Las cuatro entradas tienen un valor mínimo igual a 0000 y un valor máximo a 1111.
Funcionamiento del decodificador 74LS145
En IC 74LS145 el circuito consta de 8 puertas NOT y 10 puertas NAND. Las dos puertas NOT están conectadas con cada entrada y una sola puerta NAND está conectada con cada salida. Cada puerta NAND recibe cuatro entradas y cada salida se invierte de la puerta NAND. Habrá un total de 11 condiciones en las que el circuito funcionará y necesitamos entender cómo cada entrada dará la salida específica.
Características principales del decodificador 74LS145
- Se puede utilizar para la decodificación completa de toda la lógica de entrada.
- El IC aparece en múltiples paquetes,DIL y SOIC.
- Tiene un bajo consumo de energía de unos 35mW.
- Todas las salidas del IC estarán desactivadas para todas las entradas no válidas.
- El IC se puede utilizar fácilmente con TTL, DTL, MOS,y cualquier otro IC o microcontrolador
- Las entradas consisten en diodos de abrazadera para controlar la velocidad.
- A la vez, la única salida será LOW otras serán HIGH.
- Las salidas se excluyen mutuamente.
- Tiene una capacidad de 1 de 8.
- Las salidas no serán válidas cuando la entrada esté por encima de nueve.
Aplicaciones principales del decodificador 74LS145
- Se utiliza para conducir múltiples luces LED y para pantallas de siete segmentos.
- También ayuda a controlar las pantallas incandescentes.
- IC también ayuda en las pantallas de descarga de gas.
- IC ayuda a controlar las pantallas Florescentes y las pantallas LCD.
| Familia | LS |
| Tipo de lógica | Decodificador |
| Número de entradas | 4 |
| Número de salidas | 10 |
| Tensión de alimentación mínima | 4.75 V |
| Tensión de alimentación máxima | 5.25 V |
| Temperatura de funcionamiento mínima | 0°C |
| Temperatura de funcionamiento máxima | 70°C |
| Característica | |
|---|---|
| Largo | 0 cm |
| Ancho | 0 cm |
| Alto | 0 cm |
| Peso | 0 gr |
-
attach_file
0.05 MB datasheet 74LS145 (2020-05-18 12-44-16).pdfcloud_download
