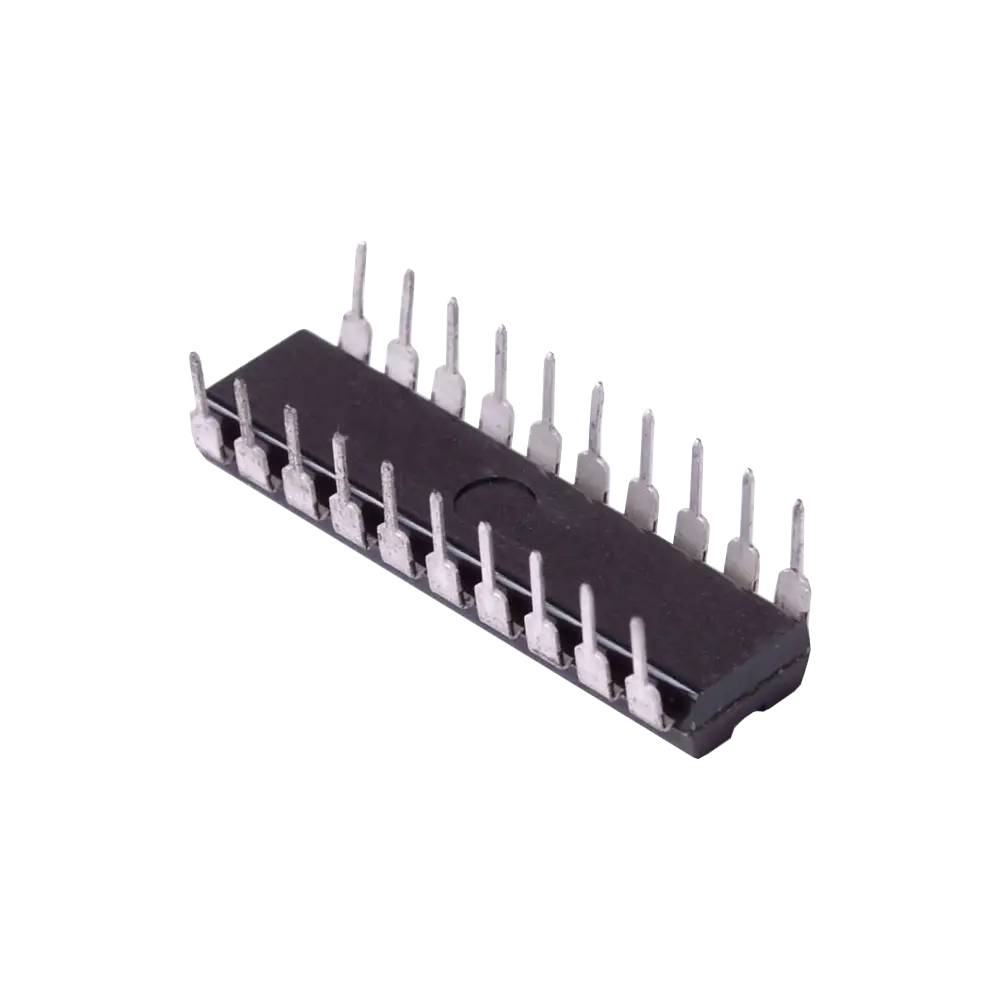

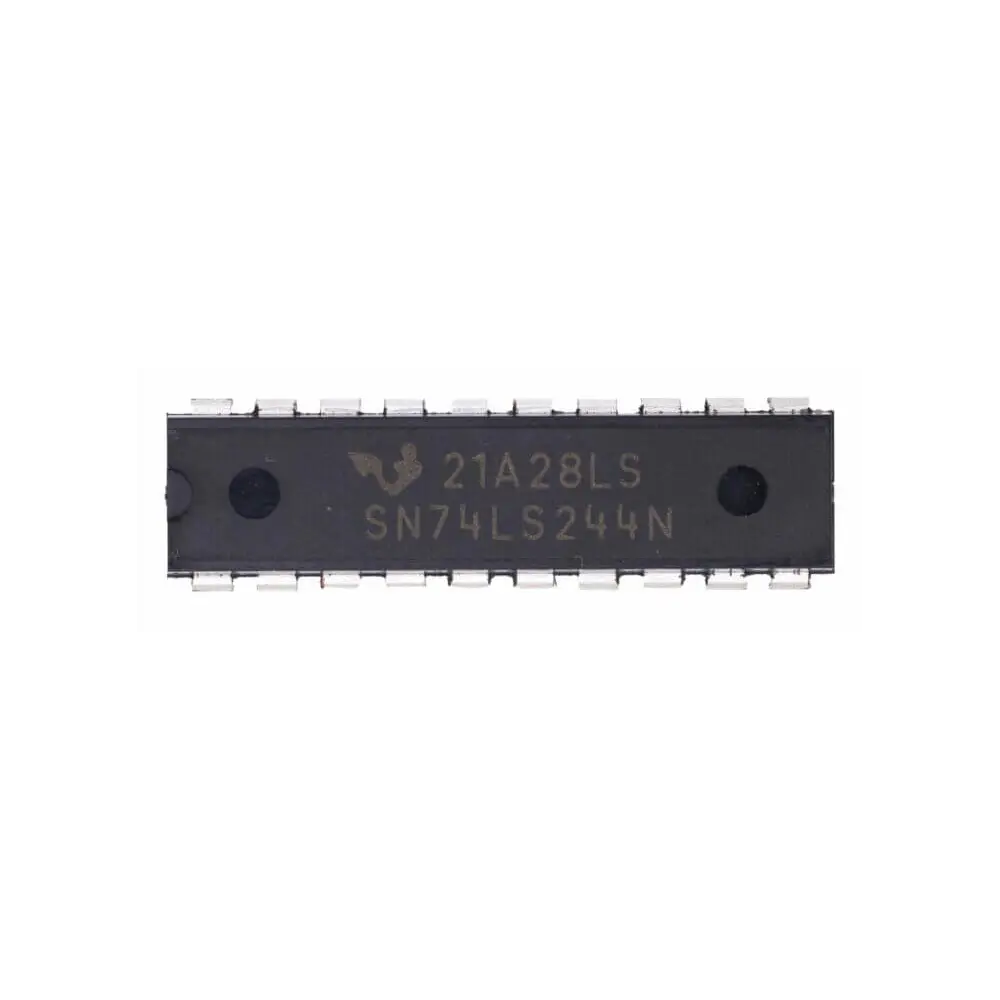

El SN74LS244N es un controlador de línea y búfer octal con salidas de 3 estados. Está diseñado específicamente para mejorar tanto el rendimiento como la densidad del controlador de dirección de memoria de tres estados, el controlador de reloj y los receptores y transmisores orientados a bus. El diseñador tiene la opción de combinaciones seleccionadas de salidas inversoras y no inversas y entradas simétricas, de bajo control de salida (G) \ activas y entradas de control de salida complementarias (G y G \). Este dispositivo presenta una gran cantidad de ventiladores, un ventilador mejorado y un margen de ruido de 400 mV. El dispositivo SN74LS puede usarse para conducir líneas terminadas hasta 133Ω.
Características principales del controlador 74LS244
- Las salidas de 3 ESTADOS conducen las líneas de bus directamente
- Las entradas PNP reducen la carga de CC en las líneas de bus
- La histéresis en las entradas de datos mejora los márgenes de ruido.
- IOL típica (corriente de sumidero) 24 mA
- Típico IOH (fuente de corriente) 15 mA
- Tiempos típicos de retraso de propagación Invertir 10.5 ns No inversora 12 ns
- Tiempo típico de activación / desactivación 18 ns
- Disipación de energía típica (habilitada) Invertir 130 mW Sin inversión 135 mW
Familia | LS |
Tipo de lógica por circuito | Buffer, no invertido |
Tensión de alimentación mínima | 4.75 V |
Tensión de alimentación máxima | 5.25 |
Temperatura de funcionamiento mínima | 0°C |
Temperatura de funcionamiento máxima | 70°C |
Característica | |
---|---|
Largo | 0 cm |
Ancho | 0 cm |
Alto | 0 cm |
Peso | 0 gr |
-
attach_file
0.12 MB datasheet 74LS244 (2020-05-14 23-46-42).pdfcloud_download
