El conector BNC (Bayonet Neill-Concelman) es un tipo de conector, de rápida conexión/desconexión, utilizado para cable coaxial. Inicialmente diseñado como una versión en miniatura del “conector tipo C”. son ampliamente utilizados en redes de conexión para computadoras y aplicaciones de videofrecuencia donde es solicitado por su bajo costo y su sistema de conexión rápida por bayoneta.
BNC es un tipo de conector usado con cables coaxiales como RG-58 y RG-59 en aplicaciones de RF que precisaban de un conector rápido, apto para UHF y de impedancia constante a lo largo de un amplio espectro. Muy utilizado en equipos de radio de baja potencia, instrumentos de medición como osciloscopios, generadores, puentes, etcétera, por su versatilidad. En el campo de la electrónica en general, sigue siendo de amplia utilización por sus prestaciones y bajo coste para frecuencias de hasta 1 GHz. Su uso principal es la de proporcionar puertos de entrada/salida en equipos electrónicos diversos e incluso en tarjetas para bus PCI, principalmente para aplicaciones de instrumentación electrónica: equipos de testeo, medida, adquisición y distribución de señal.
| Marca: | Radox. |
| Modelo: | 705-149 |
| Resistencia de aislamiento | 5.000 MΩ mín |
| Tipo | conector |
| Color | negro |
| Rigidez dieléctrica | 1.500 VRMS mín |
| Impedancia | 50 Ω |
| Tensión de trabajo | 500 VRMS máx |
| Presentación | 2 unidades en bolsa |
| VSWR | 1,3 máx |
| Rango de frecuencias | 0-4 GHz |
| Resistencia de contacto máxima | 3 mΩ |
| Material capuchón | plástico |

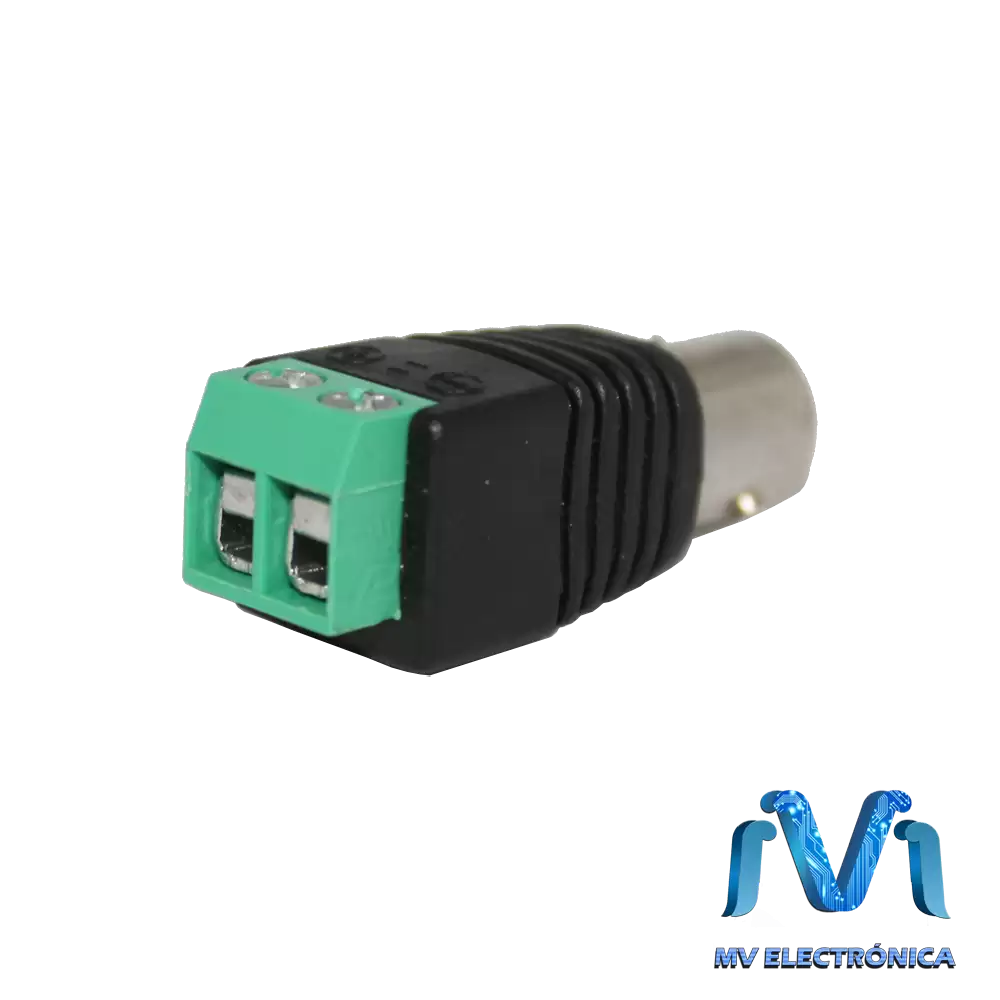

| Tipo conector | BNC hembra a regleta 2 polos |
| Característica | |
|---|---|
| Largo | 4.3 cm |
| Ancho | 1.5 cm |
| Alto | 1.5 cm |
| Peso | 11 gr |
