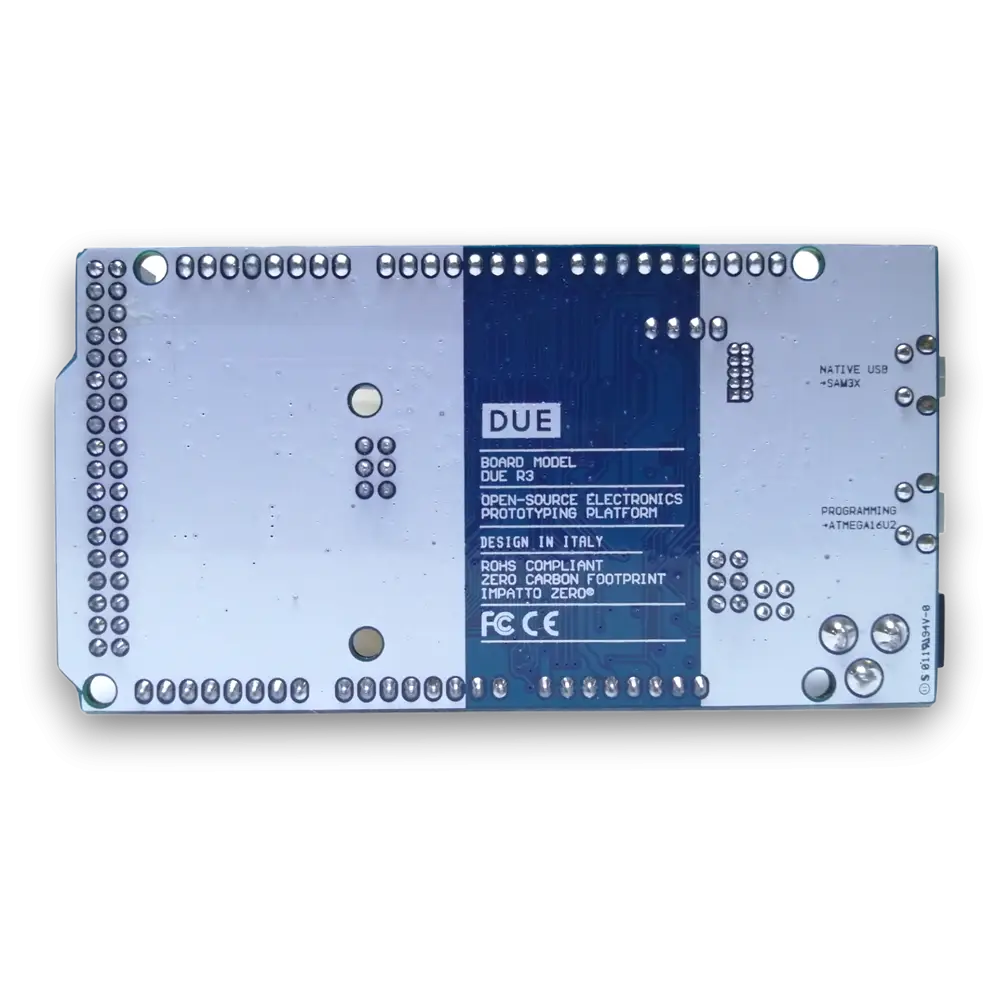

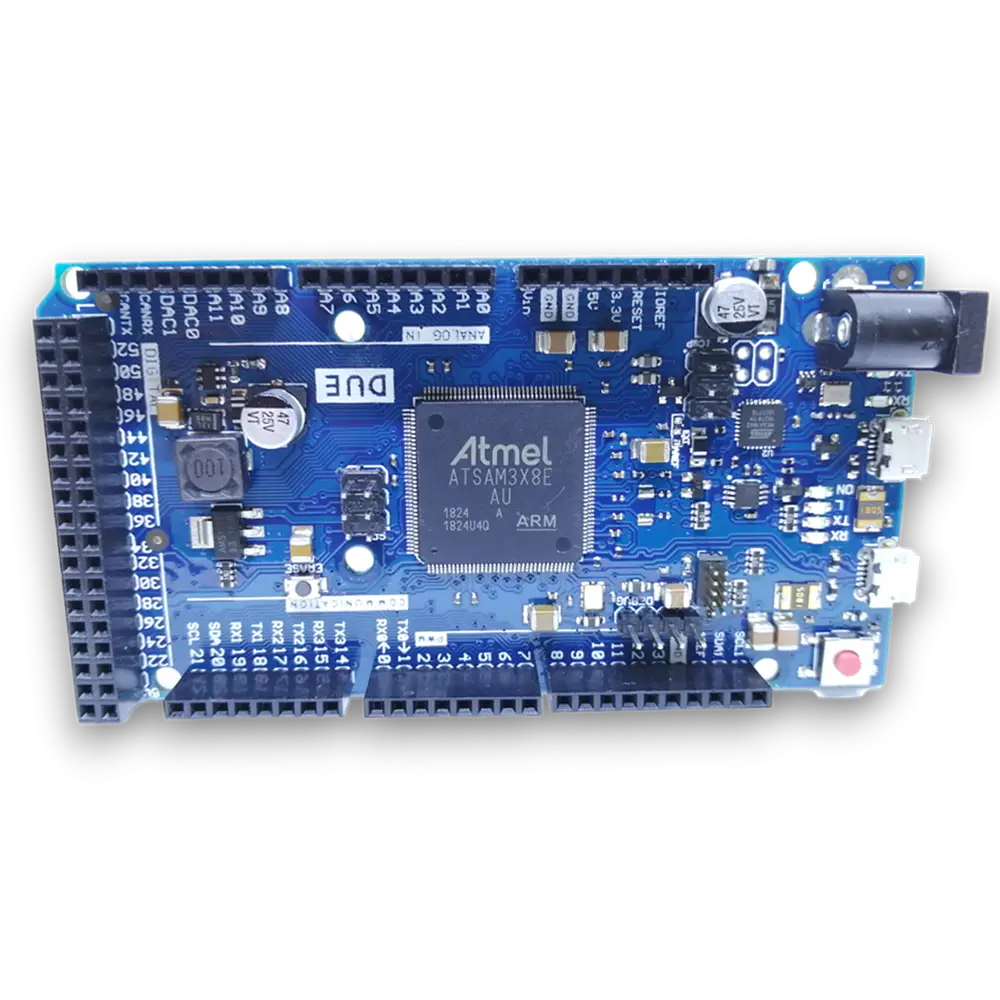

El Arduino Due es una placa electronica basada en el procesador ARM Cortex-M3 SAM3X8E CPU Atmel (hoja de datos). Es la primera placa Arduino basado en un microcontrolador ARM núcleo de 32 bits. Tiene 54 pines digitales de entrada / salida (de los cuales 12 se pueden utilizar como salidas PWM), 12 entradas analógicas, 4 UARTs (puertos serie de hardware), un reloj de 84 MHz, una conexión capaz OTG USB, 2 DAC (de digital a analógico), 2 TWI, un conector de alimentación, una header de SPI, un encabezado JTAG, un botón de reinicio y un botón de borrado.
El Arduino Due es una placa de microcontrolador basada en la CPU Atmel SAM3X8E ARM Cortex-M3 . Es la primera placa Arduino basada en un microcontrolador de núcleo ARM de 32 bits. Tiene 54 pines de entrada / salida digital (de los cuales 12 se pueden usar como salidas PWM), 12 entradas analógicas, 4 UART (puertos serie de hardware), un reloj de 84 MHz, una conexión USB OTG capaz, 2 DAC (digital a analógico) , 2 TWI, un conector de alimentación, un encabezado SPI, un encabezado JTAG, un botón de reinicio y un botón de borrado.
Advertencia: a diferencia de la mayoría de las placas Arduino, la placa Arduino Due funciona a 3,3 V. El voltaje máximo que pueden tolerar los pines de E / S es de 3,3 V. La aplicación de voltajes superiores a 3,3 V a cualquier pin de E / S podría dañar la placa.

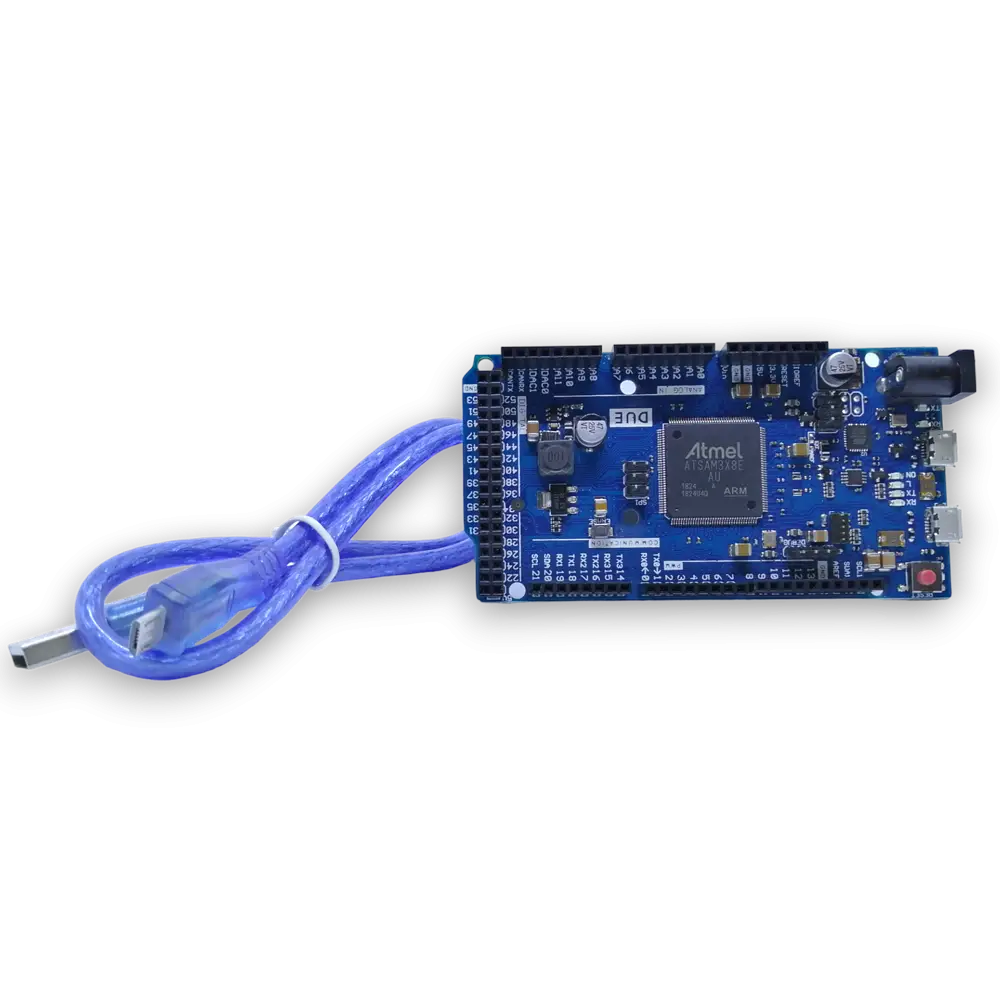

La placa contiene todo lo necesario para soportar el microcontrolador; simplemente conéctelo a una computadora con un cable micro-USB o enciéndalo con un adaptador de CA a CC o una batería para comenzar. El Due es compatible con todos los protectores Arduino que funcionan a 3.3V y son compatibles con el pinout 1.0 Arduino.
El Due sigue el pinout 1.0:
- TWI: pines SDA y SCL que están cerca del pin AREF.
- IOREF: permite un blindaje adjunto con la configuración adecuada para adaptarse a la tensión proporcionada por la placa. Esto permite la compatibilidad del escudo con una placa de 3,3 V como las placas basadas en Due y AVR que funcionan a 5 V.
| Marca: | |
| Modelo: | ADUE |
| Microcontrolador | AT91SAM3X8E |
| Tensión de funcionamiento | 3,3 V |
| Voltaje de entrada (recomendado) | 7-12 V |
| Voltaje de entrada (límites) | 6-16V |
| Pines de E / S digitales | 54 (de los cuales 12 proporcionan salida PWM) |
| Pines de entrada analógica | 12 |
| Pines de salida analógica | 2 (DAC) |
| Corriente de salida CC total en todas las líneas de E / S | 130 mA |
| Corriente CC para pin de 3.3V | 800 mA |
| Corriente CC para pin de 5 V | 800 mA |
| Memoria flash | 512 KB todos disponibles para las aplicaciones de usuario |
| SRAM | 96 KB (dos bancos: 64 KB y 32 KB) |
| Velocidad de reloj | 84 MHz |
| Característica | |
|---|---|
| Largo | 15 cm |
| Ancho | 7.8 cm |
| Alto | 3 cm |
| Peso | 56 gr |
