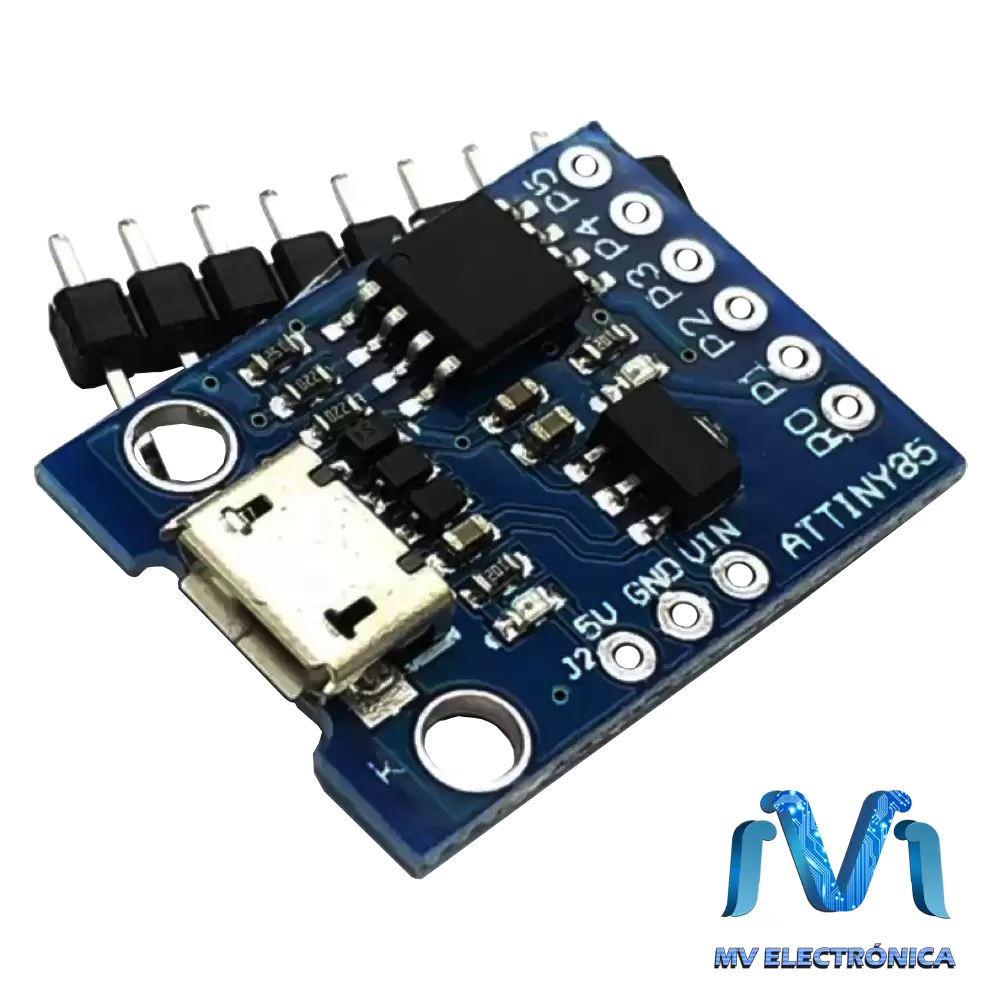

La mini placa de desarrollo basada en ATtiny85 es similar a la Arduino, pero más barata y más pequeña (por supuesto, un poco menos potente). Con una gran cantidad de escudos para extender su funcionalidad y la capacidad de usar el familiar IDE de Arduino, esta placa es una excelente manera de saltar a la electrónica de microcontroladores. Esta placa difiere del diseño original porque incorpora un puerto Micro USB para conectar con cable (en lugar de la conexión directa USB del diseño original), esta placa se envía totalmente ensamblada, con solo los header sueltos para que los puedas soldar y conectes lo que quieras o soldar directamente lo que vayas a utilizar.
La placa Digispark Attiny85 es una micro placa de desarrollo compatible (con algunas limitaciones) con el entorno Arduino ideal para proyectos que requieren mínima infraestructura de proceso.
El Digispark se programa con el entorno de desarrollo de Arduino, por lo que será muy fácil de usar para aquellas personas que ya hayan trabajado con cualquier placa Arduino. Aunque obviamente tendremos a nuestra disposición menos RAM, Flash y pines de IO, por lo que tendremos que considerar esto al momento de realizar la programación.
No es desmontable, este solo necesitas tener el bootloader ya grabado y así se puede programar, sacarlo y utilizarlo, en proto o soldarlo directamente en donde lo vayas a utilizar.
Especificaciones
Marca: |
|
Modelo: | ATT85M |
Soporte para el Arduino: | IDE 1.0 o superior |
Alimentación a través del USB o mediante fuente externa de 7 a 35 volts | 7V a 35V |
Alimentación máxima recomendada: | 12V |
Forma que se puede programar o alimentar desde el puerto: | Interfaz Micro USB incluida en la placa |
6 pines de entrada / salida: | 2 se usan para Micro USB |
Memoria flash: | 8 KB (6 KB si descontamos el bootloader) |
Para comunicación serial: | Interfaces I2C y SPI |
6 pines I/O de entrada o salida: | 2 son usados para el Micro USB en caso de que tu programa requiera comunicación activa vía Micro USB, en cualquier otro caso se pueden utilizar los 6 pines aun y cuando se programe vía Micro USB. |
PWM por hardware: | 3 pines |
Convertidor Analógico al Digital: | Disponible en 4 pines |
Regulador integrado: | 150ma, 5V. |
Este chip alcanza: | 20 MIPS a 20MHz |
Funciona entre: | 2.7V y 5.5V |
Convertidor de 4 canales: | 10 bits |
Tres tipos de consumo: | Energías programables, software y debugWIRE para depuración en el propio chip. |
| Característica | |
|---|---|
| Largo | 8 cm |
| Ancho | 6 cm |
| Alto | 0.4 cm |
| Peso | 4 gr |
