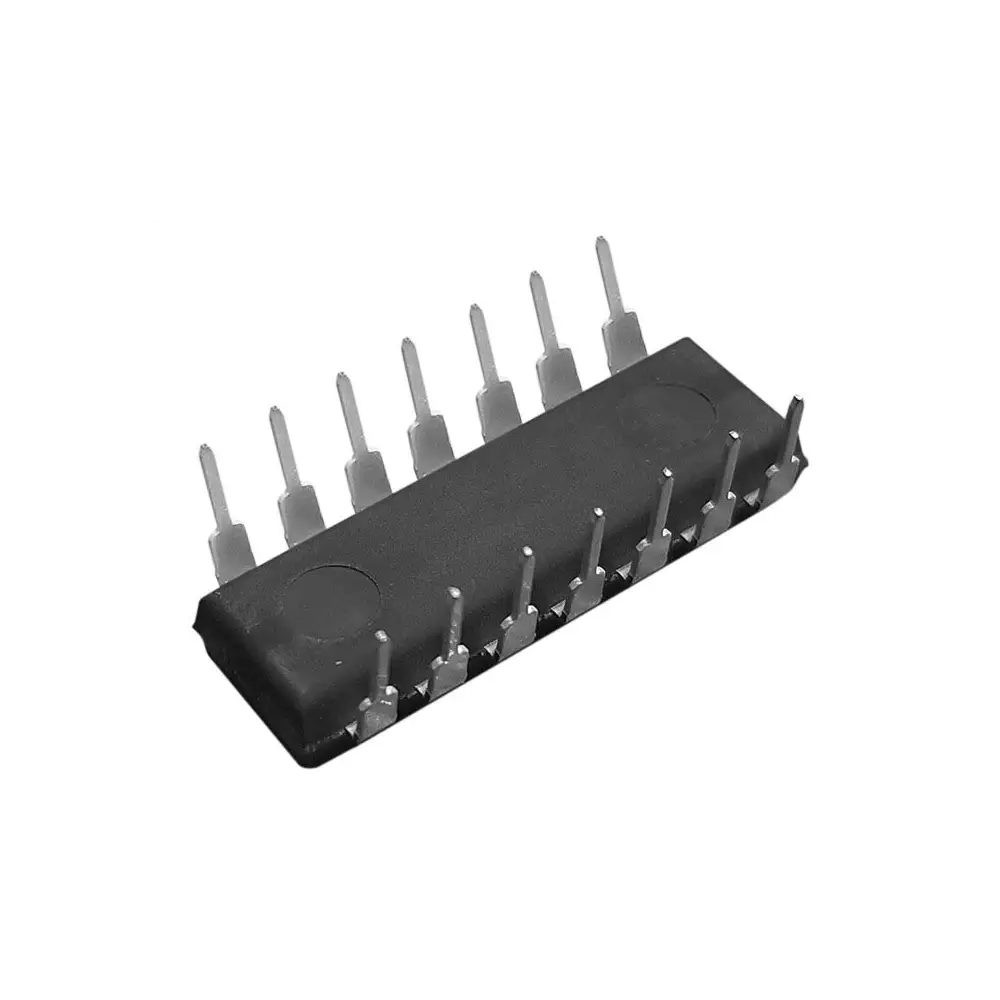

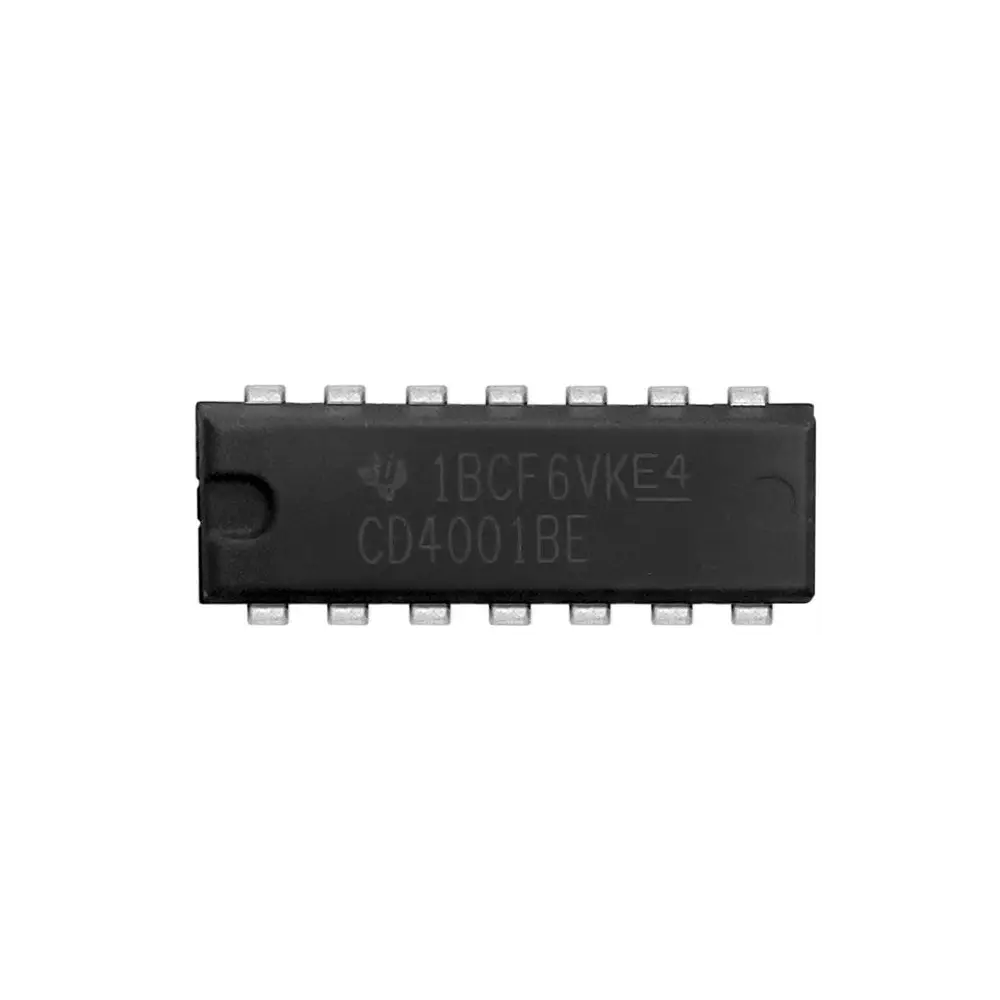

El circuito integrado CD4001BE es un circuito integrado que contiene 4 compuertas lógicas de 2 entradas y a diferencia del 74LS02 el CD4001BE tiene tecnológica CMOS lo que significa que tiene mayor velocidad de conmutación y trabaja a una menor potencia que el la tecnología TTL, el único detalle es que son mas susceptibles a la estática, por lo general suelen utilizarlo en circuitos donde requieren mayor velocidad.
¿Cómo funciona el CD4001?
La puerta NOR o compuerta NOR es una compuerta lógica digital que implementa la disyunción lógica negada, cuando todas sus entradas están en 0 (cero) o en BAJA, su salida está en 1 o en ALTA, mientras que cuando una sola de sus entradas o ambas están en 1 o en ALTA, su SALIDA va a estar en 0 o en BAJA. NOR es el resultado de la negación del operador OR. También puede ser visto como una compuerta AND con todas las entradas invertidas.
CIRCUITO REPRESENTATIVO DE LA COMPUERTA NOR
Se puede representar mediante un circuito con los interruptores y salida en paralelo, para tener la salida en estado activo “1” es necesario que ambos interruptores se encuentren abiertos, mientras alguno de los interruptores se encuentre cerrado la salida “y” tendrá un estado binario “0”.
- Un interruptor abierto corresponde a inactivo “0” y el interruptor cerrado corresponde a activo “1”.
En la siguiente tabla se pueden encontrar diferentes compuertas lógicas:
LISTA DE CONPUERTAS LOGICAS | |||
CIRCUITO INTEGRADO | CONPUERTA | ENTRADAS | COMPUERTAS EN C.I. |
NAND  | 2 | 4 | |
NOR  | 2 | 4 | |
NOT  | 1 | 6 | |
AND  | 2 | 4 | |
NAND  | 3 | 3 | |
AND  | 3 | 3 | |
SCHMITT TRIGGER
| 1 | 6 | |
NAND  | 4 | 2 | |
AND  | 4 | 2 | |
NOR  | 3 | 3 | |
OR  | 2 | 4 | |
XOR  | 2 | 4 | |
XNOR  | 2 | 4 | |
NOR  | 2 | 4 | |
NAND  | 2 | 4 | |
NOT  | 1 | 6 | |
OR  | 2 | 4 | |
AND  | 2 | 4 | |
NAND OUTPUT TRIGGER  | 2 | 4 | |
HEX SCHMITT TRIGGER  | 1 | 6 | |
Familia lógica | CD4001BE |
Tipo de circuito lógico | NOR |
Número de entradas | 2 |
Tensión de alimentación mínima | 3 V |
Tensión de alimentación máxima | 18 V |
Corriente de salida | 6.5 mA |
Temperatura de funcionamiento mínima | -55°C |
Temperatura de funcionamiento máxima | 125°C |
Encapsulado | DIP |
Número de pines | 14 |
| Característica | |
|---|---|
| Largo | 1.9 cm |
| Ancho | 0.65 cm |
| Alto | 0.7 cm |
| Peso | 1.5 gr |
