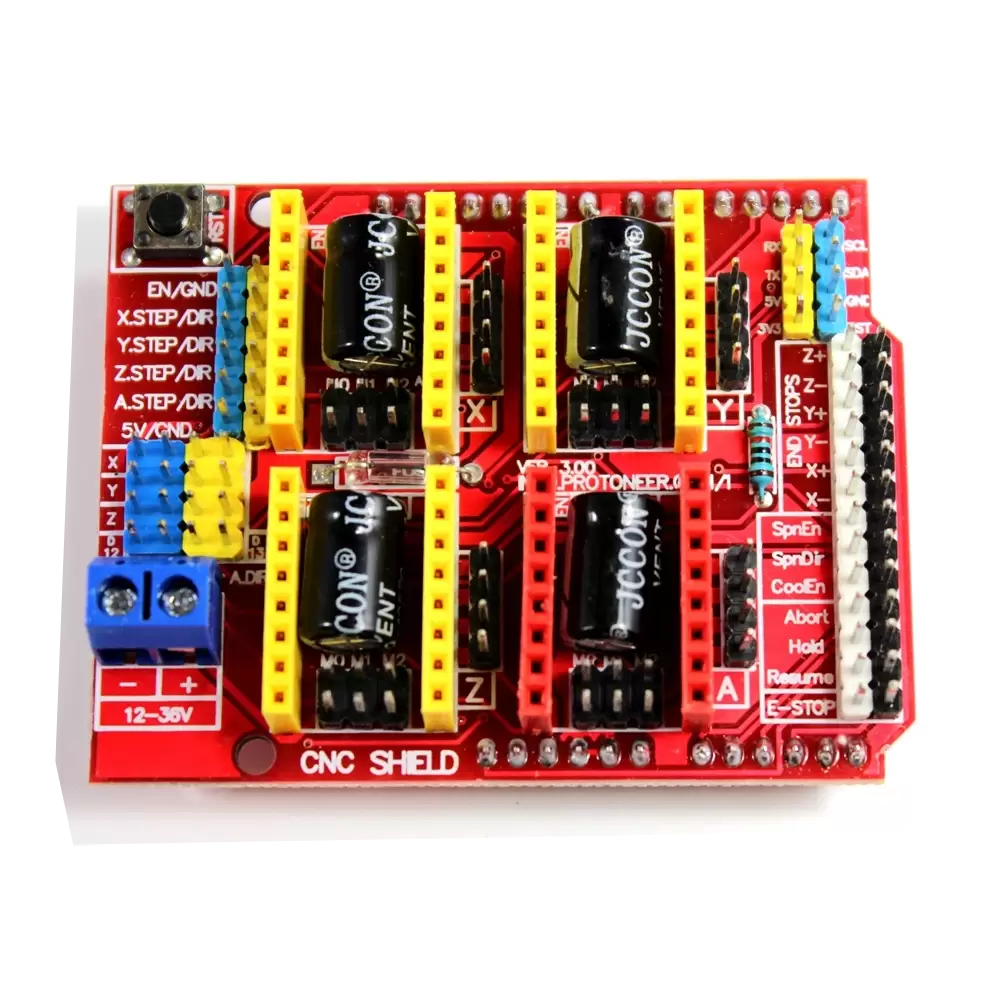

El Cnc Shield V3 es un modulo de expansión que se usa principalmente en máquinas de grabado e impresoras 3D que te permite empezar a construir una maquina CNC, esto en conjunto de la tarjeta de desarrollo Arduino , drivers y fuente de alimentación (no incluidos). Con ayuda del firmware GRBL para Arduino convierte código G a comandos para motor a pasos. Permite manejar 3 motores a pasos de forma independiente (X,Y,Z) y 1 motor adicional (A), por medio de 2 puertos IO. Es compatible con los drivers para motores paso a paso A4988 y/o DRV8825.
Voltaje de operación: | 12 V - 36 V DC (Dependiendo de los controladores utilizados) |
---|---|
Cantidad de ejes: | 4 Ejes ( X, Y, Z, A ) |
Compatible:: | Software GRBL |
Jumper: | Para control de micro-stepping |
Conexión Motores: | Pueden ser conectados con bornes tipo Molex de 4 pines |
Caracteristicas: | Soporta hasta 6 finales de carrera 2 por cada eje X, Y y Z |
Característica | |
---|---|
Largo | 11.8 cm |
Ancho | 9.8 cm |
Alto | 1.8 cm |
Peso | 31 gr |
