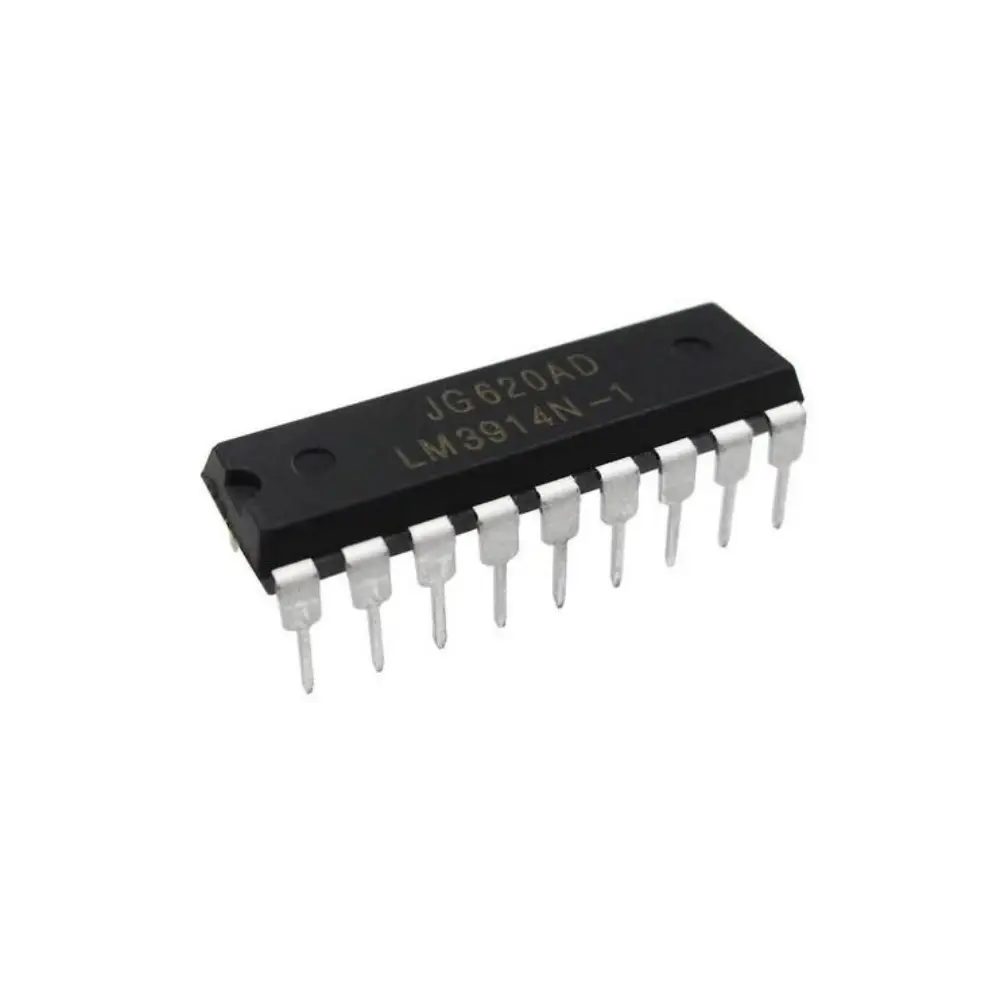

El LM3914 es un circuito integrado monolítico que detecta los niveles de voltaje analógicos y conduce 10 LED, proporcionando una pantalla analógica lineal. Un solo pin cambia la visualización de un punto en movimiento a un gráfico de barras. La unidad de corriente a los LED está regulada y programable, eliminando la necesidad de resistencias. Esta característica es una que permite el funcionamiento de todo el sistema desde menos de 3V.
Funcionamiento del Driver para Display LM3914
El circuito contiene su propia referencia ajustable y un divisor de voltaje preciso de 10 pasos. El búfer de baja entrada de corriente acepta señales hasta tierra, o V, pero no necesita protección contra entradas de 35V por encima o por debajo de tierra. El búfer controla 10 comparadores individuales a los que se hace referencia al divisor de precisión. Por lo tanto, la no linealidad de la indicación se puede mantener típicamente a 1/2%, incluso en un amplio rango de temperatura.
La versatilidad se diseñó en el LM3914 para que el controlador, la alarma visual y las funciones de escala ampliada se agreguen fácilmente al sistema de visualización. El circuito puede conducir LEDs de muchos colores, o lámparas incandescentes de baja corriente. Muchos LM3914 se pueden "encadenar" para formar pantallas de 20 a más de 100 segmentos. Ambos extremos del divisor de voltaje están disponibles externamente para que 2 controladores se puedan convertir en un medidor de centro cero.
El LM3914 es muy fácil de aplicar como un circuito de medidor analógico. Un medidor a escala completa de 1.2V requiere sólo 1 resistencia y una sola fuente de 3V a 15V además de los 10 LED de pantalla. Si la resistencia 1 es un potenciómetro, se convierte en el control de brillo LED. El diagrama de bloques simplificado ilustra este circuito externo extremadamente simple.
Características principales del Driver para Display LM3914
- Impulsa LEDs, LCD o fluorescentes de vacío
- Modo de visualización de barras o puntos seleccionable externamente por el usuario
- Expandible a pantallas de 100 pasos
- Referencia de tensión interna de 1.2V a 12V
- Funciona con un solo suministro de menos de 3V
- Las entradas funcionan hasta el suelo
- Corriente de salida programable de 2 mA a 30 mA
- Sin conmutación múltiple o interacción entre salidas
- La entrada resiste 35V sin daños ni salidas falsas
- Las salidas del controlador LED son reguladas por corriente, colectores abiertos
- Las salidas pueden interactuar con TTL o CMOS Logic
- El divisor interno de 10 pasos está flotando y se puede hacer referencia a una amplia gama de voltajes
| Voltaje de alimentación | 25 V |
| Voltaje de salida en los Drivers | 25 V |
| corriente de carga de referencia | 10 mA |
| Poder de disipación | 1365 mW |
| Temperatura de almacenamiento mínima | -55°C |
| Temperatura de almacenamiento máxima | 150°C |
| Característica | |
|---|---|
| Largo | 0 cm |
| Ancho | 0 cm |
| Alto | 0 cm |
| Peso | 0 gr |
-
