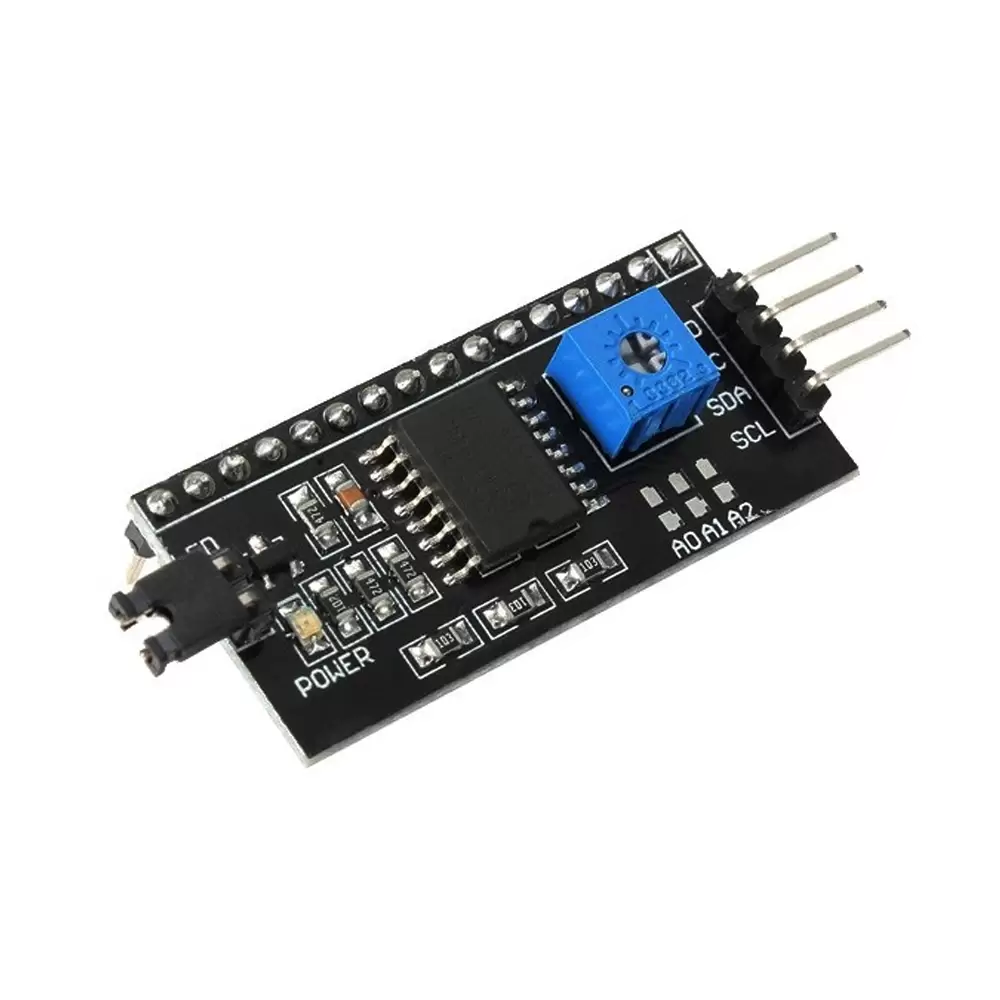

Si lo que busca es practicar con las pantallas LCD, o bien desarrollar algún proyecto pero no dispone de muchos pines (generalmente 16) que permitan su conexión, existe una solución para ello y es auxiliarnos con la interfaz I2C la cual dispone de solo 4 pines para lograr esa comunicación de la misma manera que lo haría comúnmente para sus trabajos. Algunos fabricantes utilizan diferentes pines para interconectar el módulo I2C y expandir las funcionalidades de la pantalla LCD, pero no hay que preocuparse ya que existen muchas librerías que nos ayudan y reduce a un más el trabajo al usar el modulo.
Soporta múltiples dispositivos en el mismo bus I2C
- Jumpers soldables para selección de dirección en el bus I2C, pueden coexistir varios de estos módulos en el mismo bus I2C
- Compatible con pantalla LCD 16 X 2 o 20 X 4
- Utiliza el protocolo I2C, por lo que puede compartir el bus con otros dispositivos
- Se pueden colocar varias pantallas en el mismo bus
- Listo para soldarse en la parte trasera del módulo LCD
- Control de la iluminación del display por software y hardware (jumper)
- Librería dispone para arduino que facilita el uso de este accesorio
En este video puedes ver el diagrama de conexion y configuración del I2C, asi de como cambiar la dirección de conexión para poder conectar mas de 2 LCD's con arduino.
Dirección I2C: | 0x3F |
|---|---|
Voltaje de operación: | 5 V |
Controlador: | PCF8574A |
Compatibilidad: | LCD 16x2 / 20x4 |
Interfaz: | I2C |
Numero de pines para LCD: | 16 pines |
Numero de pines para comunicación: | 4 pines |
| Configuración de pines: |
|
| Numero de dispositivos por bus: | 8 dispositivos en el mismo bus |
| Tipo de salidas: | Latch |
| Material: | PCB |
| Característica | |
|---|---|
| Largo | 4.2 cm |
| Ancho | 1.9 cm |
| Alto | 0.5 cm |
| Peso | 8 gr |
