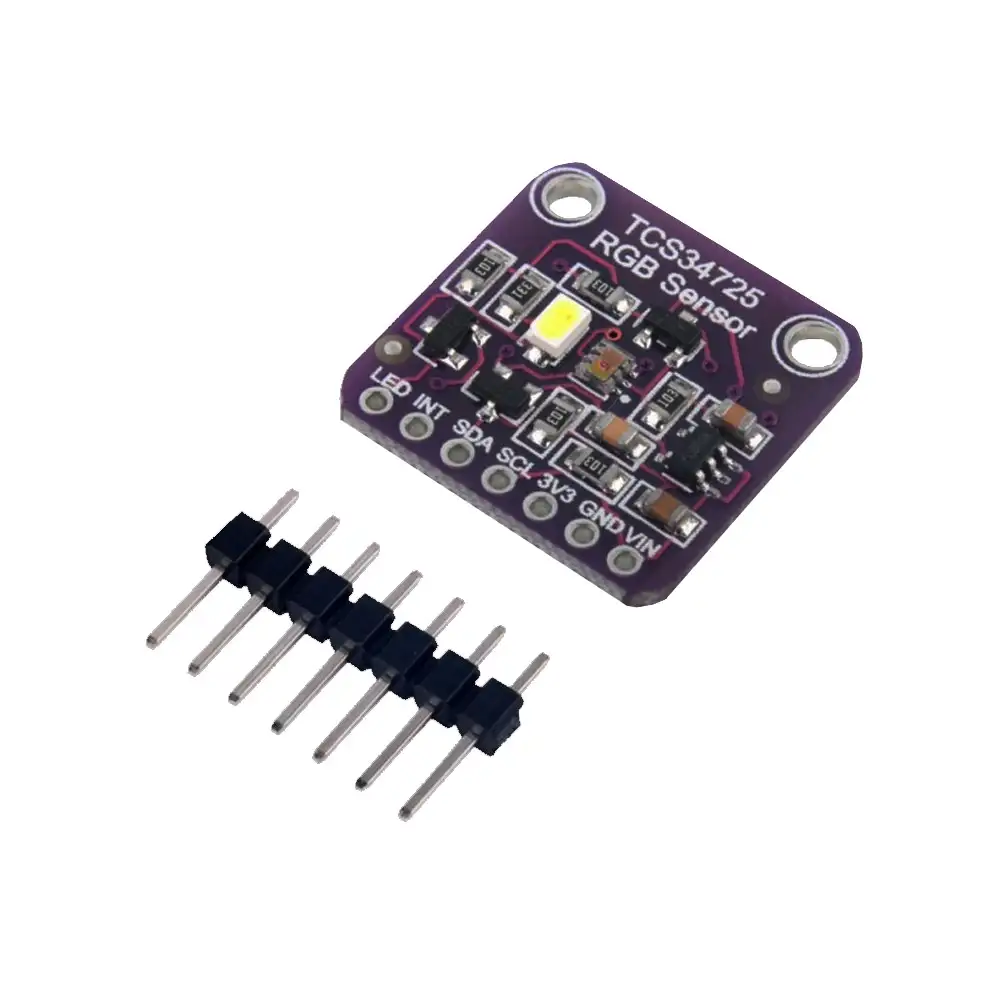

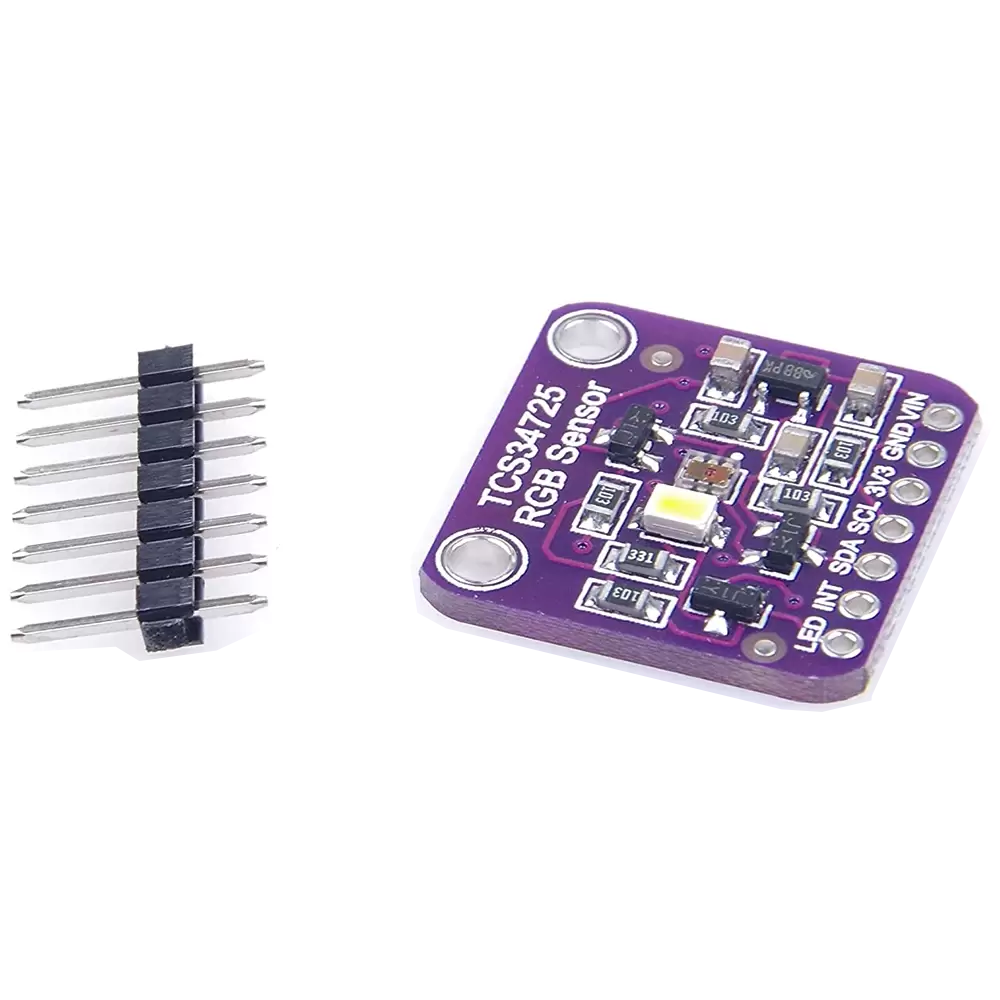

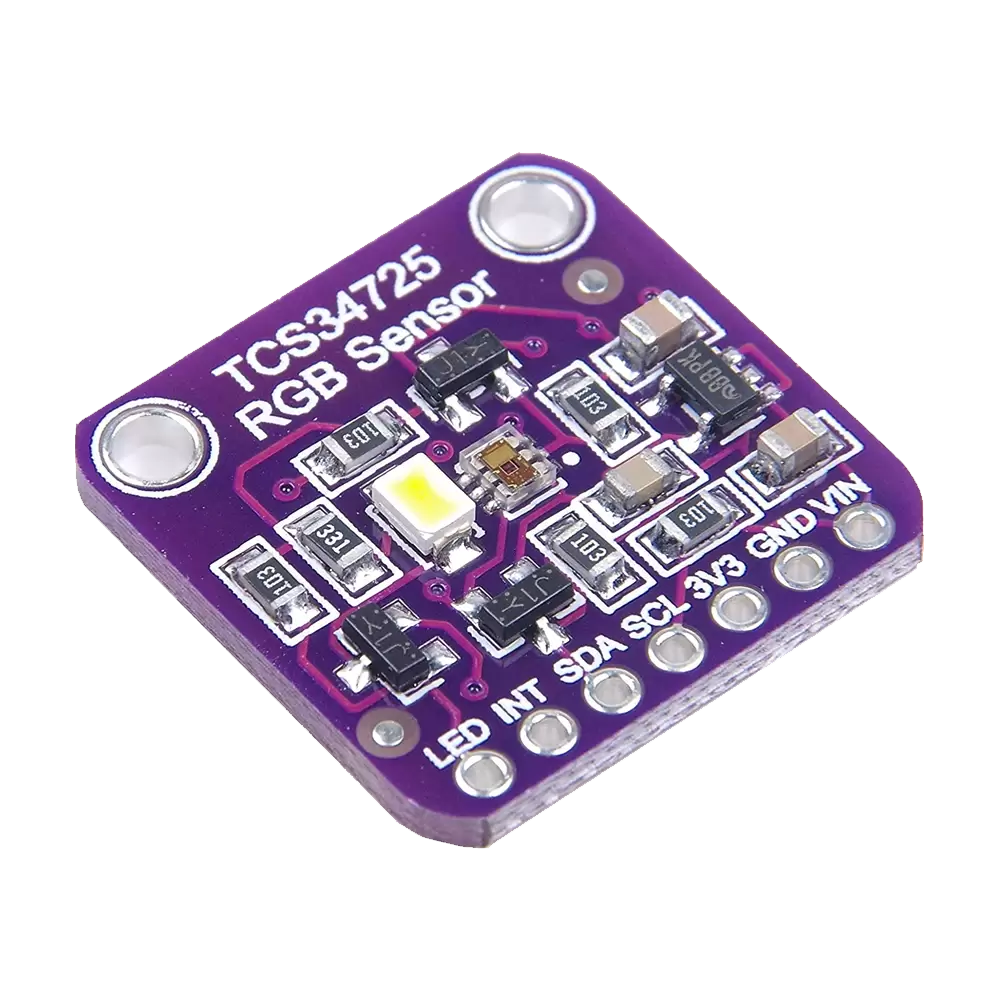

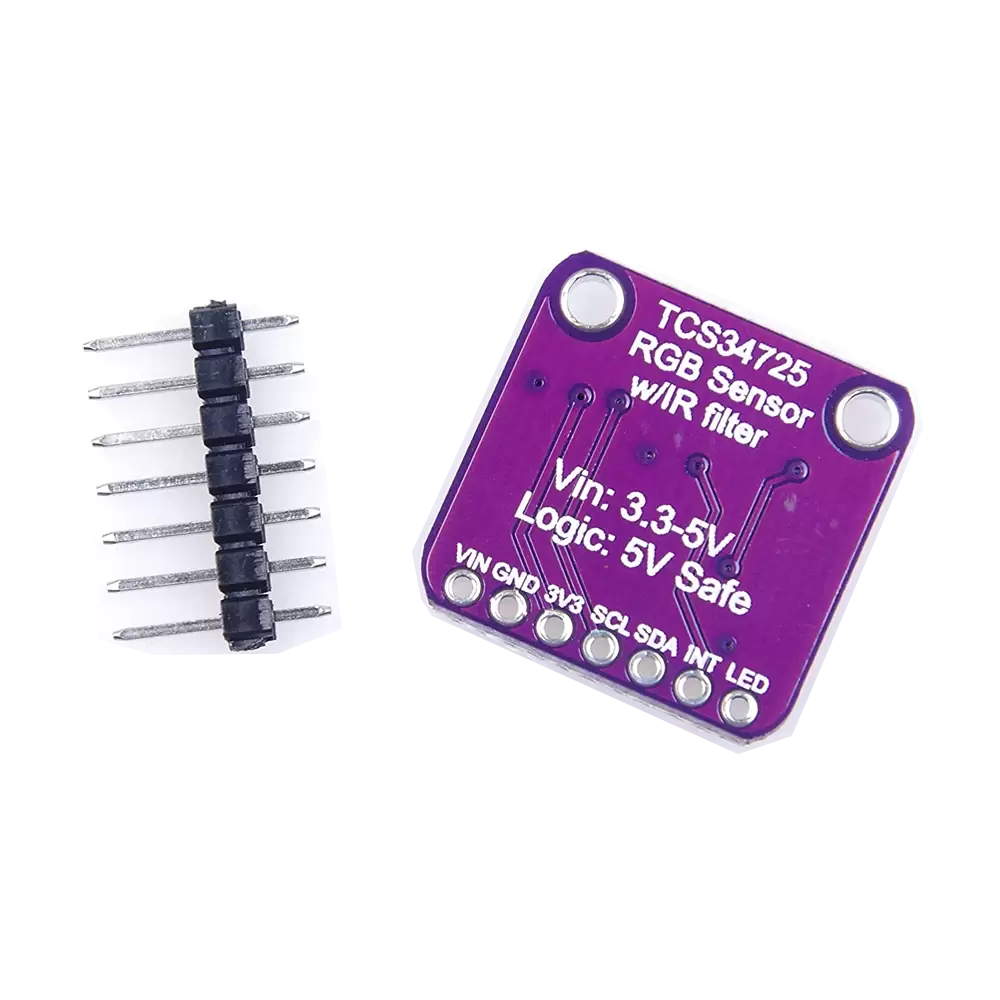

El dispositivo TCS34725 es un sensor detector de color capaz de reconocer luz blanca, roja, verde, azul (RGB y brillante). Posee un filtro de infrarrojo que minimiza su espectro para lograr mediciones de color más precisas, logrando así que las mediciones correspondan a las observadas por el ojo humano. Además, es un sensor de muy alta sensibilidad; ideal para el funcionamiento detrás de un cristal oscuro. Incluye un led controlado por un MOSFET para iluminar la superficie a medir. El led se puede encender o apagar fácilmente mediante cualquier salida de nivel lógico.
El TCS34725 es un sensor óptico que incorpora una matriz de 3x4 fotodiodos, junto con 4 conversores analógico digital de 16bits (ADC) que realizan la medición de los fotodiodos que puede conectarse a cualquier microcontrolador con pines I2C. El sensor se conecta de la siguiente manera: VDD a 3 o 5 Vcc, GND a tierra, el SCL al I2C Clock y el pin SDA al de datos I2C.
El TCS34725 es un sensor de color digital que podemos emplear con un procesador como Arduino para obtener los medir los valores RGB del color de un objeto o luz. También es un integrado completo que realiza un tratamiento digital de la medición de color, proporcionando los valores RGB y Clear (medición total sin filtrar). La comunicación con el sensor se realiza por I2C por lo que su lectura desde un procesador como Arduino es muy sencilla.
Incorpora un filtro de infrarrojos, lo que mejora su precisión ante el ruido del entorno. El tiempo de medición y la ganancia es ajustable por software. Dispone de una amplia sensibilidad y un amplio rango dinámico, pudiendo funcionar incluso tras un cristal oscuro. Podemos encontrarlo en módulos comerciales que incorporan un LED de luz neutra (4150°K) junto con un MOSFET integrado para su control, por lo que podemos controlar el encendido del LED desde el código.
Especificaciones
Marca: | GENERICA |
Modelo: | TCS3200 |
Alimentación: | 3V a 5V |
Corriente de entrada: | Hasta 20mA |
Tipo: | Regulador de voltaje |
Control de retroiluminación: | LED RGB. |
Medición: | Temperatura del color de la luz. |
Potencia: | 60 m ~ 100 mA |
Comunicación directa a: | Microcontrolador / Arduino |
Error no lineal: | De 0.2% a 50 kHz. |
Modo: | Bajo consumo de energía |
Puede detectar el color: | De un objeto no luminoso. |
| Característica | |
|---|---|
| Largo | 6.1 cm |
| Ancho | 4 cm |
| Alto | 0.3 cm |
| Peso | 2 gr |
