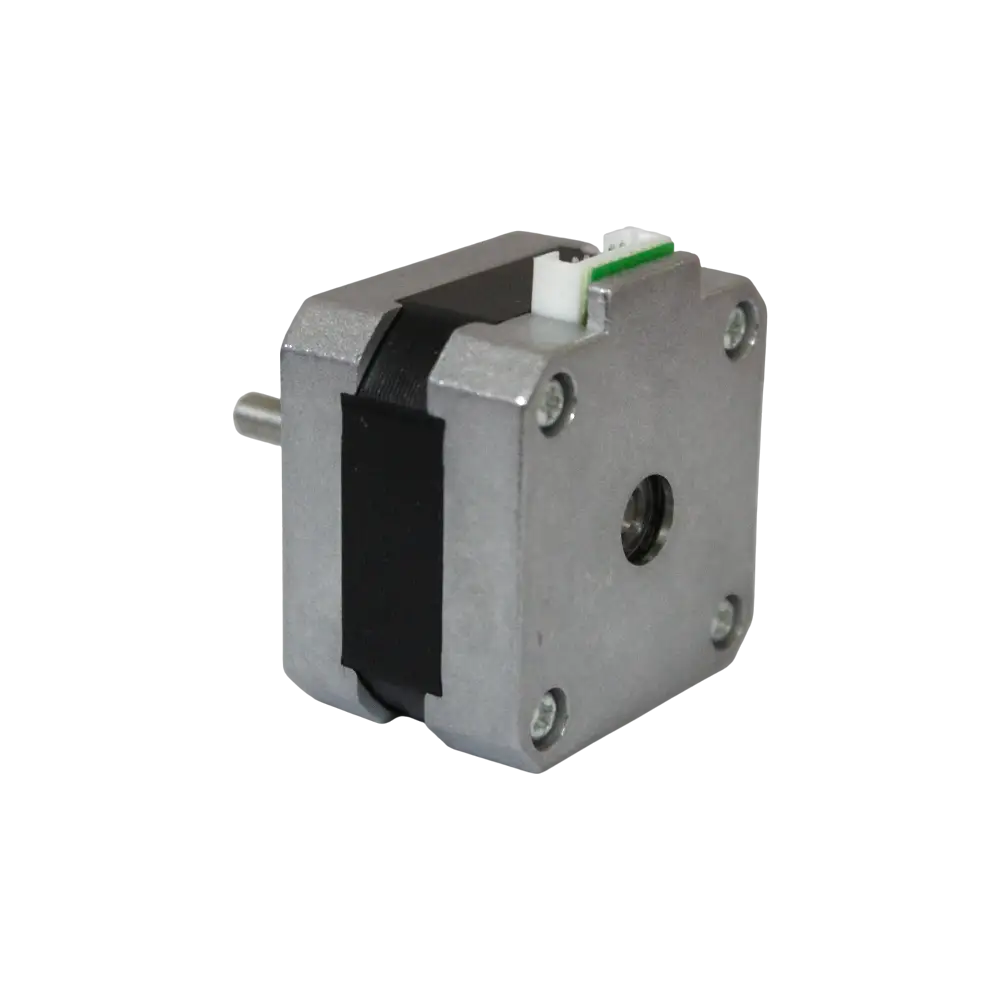

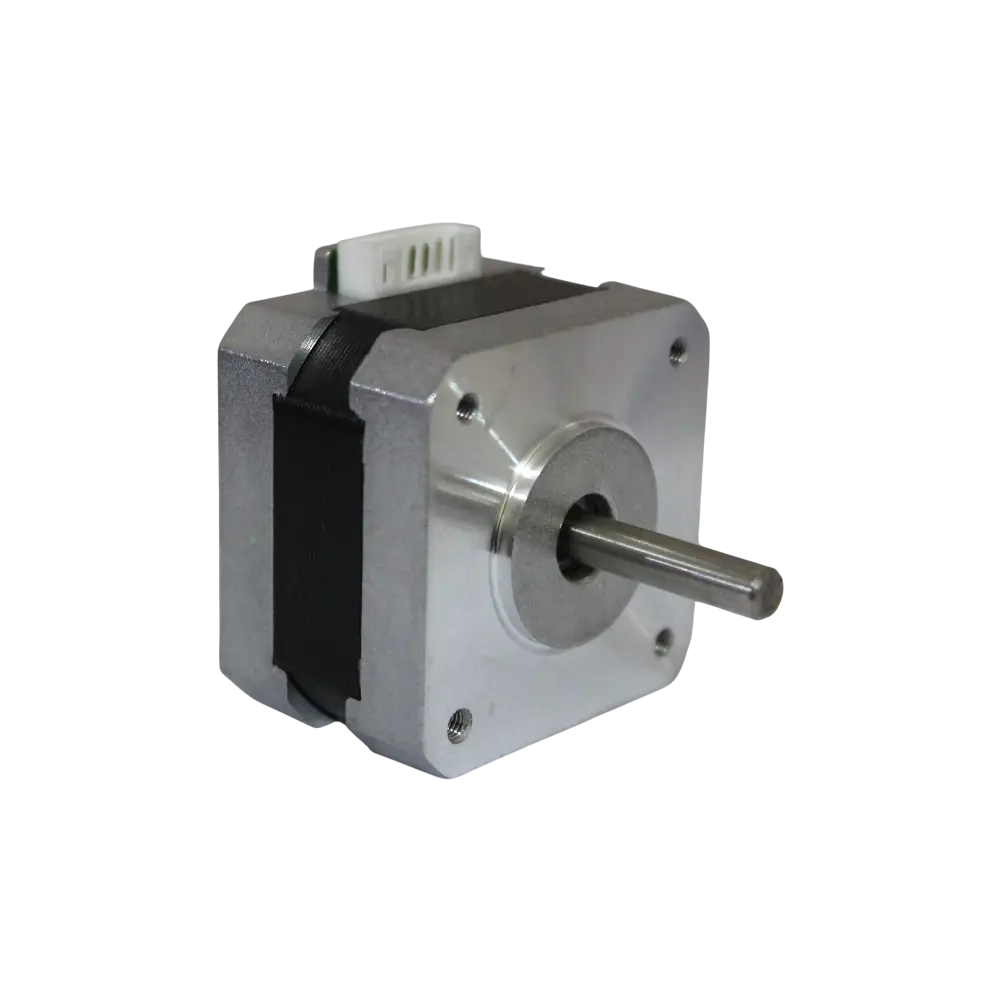

Este motor a pasos NEMA 17 es ideal para proyectos de impresoras 3D y maquinaria CNC gracias a su precisión de giro y facilidad de control. Se trata de un motor de tipo bipolar, tiene un ángulo de paso de 1.8º (200 pasos por vuelta).
Los motores a paso se utilizan generalmente en una variedad de aplicaciones donde el control de la posición exacta es deseable y el coste o la complejidad del sistema de control sea justificable. Aquí se muestran algunas aplicaciones en motores a paso a menudo se encuentran en: Maquinas CNC, impresora 3D / prototipos de máquinas, cortadoras láser, actuadores lineales, entre otros.
Los motores a paso funcionan dando un pequeño giro con un angulo de 1.8° una vez que le llega señal a una de las bobinas, una vez dado el giro se tiene que generar otra señal pero en la bobina siguiente o anterior dependiendo el sentido en que se quiera que se mueva el motor.
Dependiendo la velocidad con la que la señal se le de a las bobinas del motor a paso, es la velocidad que tendrá el motor a paso.
En pocas palabras el motor a paso se va a mover en pequeños ángulos y se seguirá moviendo una vez se mantenga alternando las señales hacia las bobinas del motor.
| Voltaje nominal | 4.8V |
| Angulo por paso | 1 8° |
| Longitud del motor | 28 mm |
| Consumo de corriente | 0.6 A |
| Numero de pasos | 200 |
| Resistencia de fase | 8 ohms |
| Esfuerzo de torsión | 1.2 N.cm |
| Inercia del Rotor | 34 G.cm² |
| Presición del angulo por paso | ±5% |
| Temperatura de ambiente de trabajo | -20°C a 50°C |
| Característica | |
|---|---|
| Largo | 4.2 cm |
| Ancho | 4.2 cm |
| Alto | 2.8 cm |
| Peso | 150 gr |
