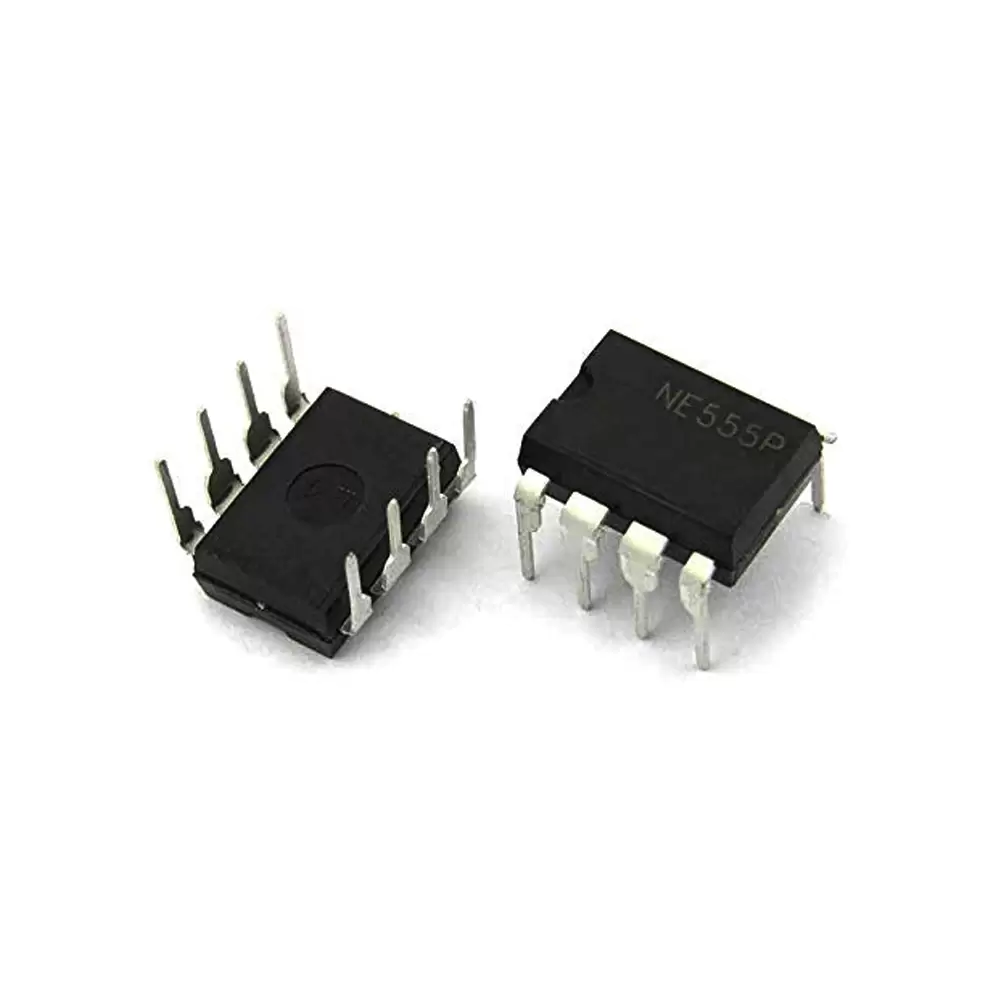

El Temporizador NE555 es un Circuito Integrado muy popular en la electrónica, barato y es capaz de producir pulsos de temporización regulables, con precisión. Por lo cual es excelente para proyectos de lógica secuencial. EL NE555 es muy versátil y tiene dos configuraciones diferentes monoestable y astable, por lo que sus usos son diversos, desde control de pulsos, alarma, generador de frecuencia, etc..
Descripción del temporizador NE555
Este circuito es un "Timer de precisión", en sus orígenes se presentó como un circuito de retardos de precisión, pero pronto se le encontraron otra aplicaciones tales como osciladores astables, generadores de rampas, temporizadores secuenciales, etc., consiguiéndose unas temporizaciones muy estables frente a variaciones de tensión de alimentación y de temperatura.
El circuito puede alimentarse con tensión continua comprendida entre 5 y 15 voltios. La corriente de salida máxima puede ser de hasta 200mA., muy elevada para un circuito integrado, permitiendo excitar directamente relés y otros circuitos de alto consumo sin necesidad de utilizar componentes adicionales. La estabilidad en frecuencia es de 0,005% por ºC.
Necesita un número mínimo de componentes exteriores, la frecuencia de oscilación se controla con dos resistencias y un condensador. Cuando funciona como monoestable el retardo se determina con los valores de una resistencia y de un condensador.
Configuración Astable del NE555
Como ya sabemos, el 555 se puede configurar de varias maneras dependiendo que queramos hacer con él. Una de ellas es la configuración 555 astable en la cual mediante una serie de componentes pasivos que pondremos alrededor del integrado conseguiremos una señal cuadrada en la salida del integrado.
Cálculos para obtener los tiempos en la configuración astable
Podemos calcular el tiempo que permanece encendida «Ton» y el tiempo que permanece apagada «Toff» nuestra salida durante un ciclo.
![T_{on}\ =\ 0.693 \cdot (R_{1} + R_{2}) \cdot C\ \ [s]](https://cdn.shortpixel.ai/spai/w_280+q_lossless+ret_img+to_webp/https://www.rinconingenieril.es/wp-content/ql-cache/quicklatex.com-dc0170b3a2a1bc9acbd024691685cda7_l3.png)
![T_{off}\ =\ 0.693 \cdot R_{2} \cdot C\ \ [s]](https://cdn.shortpixel.ai/spai/w_225+q_lossless+ret_img+to_webp/https://www.rinconingenieril.es/wp-content/ql-cache/quicklatex.com-370b05f9ec0bfa3ce1c71222a5d86de9_l3.png)
El periodo será evidentemente la suma de estos dos:
![T\ =\ T_{on} + T_{off}\ \ [s]](https://cdn.shortpixel.ai/spai/w_179+q_lossless+ret_img+to_webp/https://www.rinconingenieril.es/wp-content/ql-cache/quicklatex.com-253d5574ee0c01e42f7d855087573065_l3.png)
Frecuencia
En casi toda señal con la que estemos trabajando hay un parámetro importante, muy importante y es la frecuencia.
![f\ =\ \frac{1}{T}\ =\ \frac{1.44}{(R_{1} + 2 \cdot R_{2}) \cdot C}\ \ [Hz]](https://cdn.shortpixel.ai/spai/w_253+q_lossless+ret_img+to_webp/https://www.rinconingenieril.es/wp-content/ql-cache/quicklatex.com-bb13eafb435d73bbbdcf7a22e6257a0d_l3.png)
Configuración monoestable del NE555
La configuración monoestable del 555 es aquella en la cual cuando generamos un pulso (de tensión inferior a 1/3 de Vcc) en la entrada Trigger, el 555 activará la salida y la mantendrá activa durante un tiempo definido por la carga del condensador C1 de nuestro circuito.
Cuando se activa la salida, el condensador C1 que puedes ver en el esquema empezará a cargarse a través de la resistencia R1 y el tiempo que dure su carga hasta llegar a 2/3 de Vcc, será el tiempo que permanecerá encendida la salida del integrado. Cuando alcance 2/3 de Vcc, el pin de Threshold desactivará la salida y conectará el pin de descarga a GND de tal forma que el condensador se descargará por completo.
Para calcular el tiempo que permanecerá encendido lo podemos hacer con los valores de R1 y C, sustituyendolos en la siguiente ecuación:
![T = ln(3)\ \cdot \ R1\ \cdot \ C\ \ [s]](https://cdn.shortpixel.ai/spai/w_214+q_lossless+ret_img+to_webp/https://www.rinconingenieril.es/wp-content/ql-cache/quicklatex.com-9b94e40b6055db845187e32f7b51a6aa_l3.png)
| Voltaje de alimentación mínima | 4.5 V |
| Voltaje de alimentación máxima | 18 V |
| Frecuencia máxima | 500 KHz a 2 MHz |
| Corriente de salida máxima | 200 mA |
| Modo de funcionamiento | Estable / Monoestable |
| Número de temporizadores | 1 |
| Temperatura de operación mínima | 0°C |
| Temperatura de operación máxima | 70°C |
| Característica | |
|---|---|
| Largo | 0 cm |
| Ancho | 0 cm |
| Alto | 0 cm |
| Peso | 0 gr |
-
