El Arduino Nano es una pequeña, pero poderosa, tarjeta basada en el ATmega328. Posee las mismas funcionalidades que un Arduino UNO, solo que en un tamaño reducido. Para programarla solo se necesita de un cable Mini USB.

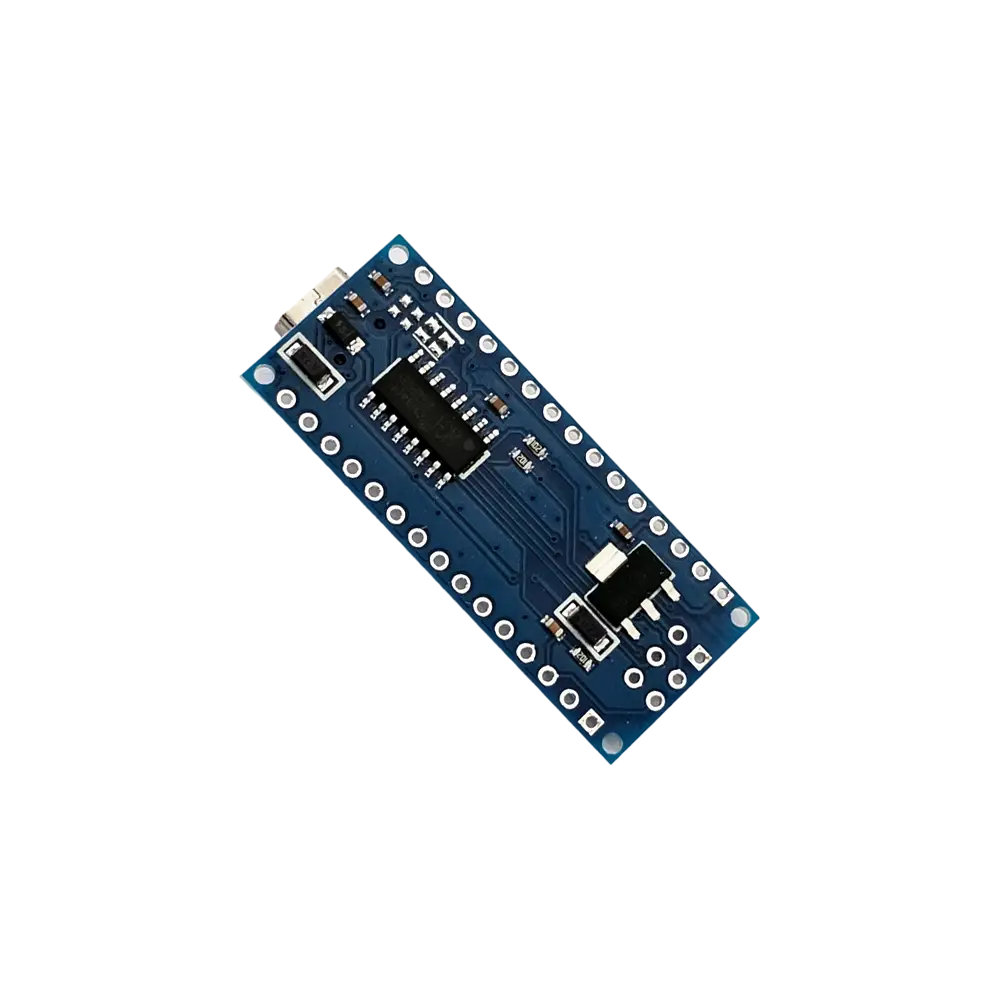

Tarjeta genérica compatible con Arduino Nano CH340 es la alternativa pequeña, completa y amigable con el protoboard. Está basada en el chip ATMEGA328 al igual que sus hermanos de mayor tamaño y mantiene características y funcionalidad muy similares al Arduino Uno, solo que en un tamaño bastante reducido. No posee un conector de alimentación de DC y emplea un conector USB mini-B, en vez de el conector B estándar usado en otras tarjetas de mayor tamaño.
La Tarjeta genérica compatible con Arduino Nano CH340 está basado en el microcontrolador ATMEGA328P con 14 pines de entrada / salida (de los cuales 6 pueden usarse como salida PWM), 8 pines analógicos, un cristal de 16 Mhz, una conexión USB, conector ISP y botón de reset. La tarjeta Arduino Nano posee todo lo necesario para hacer funcionar el microcontrolador, solamente hace falta conectarla a una PC a través de un cable USB o alimentarla a través de un convertidor de corriente AC-DC estándar para comenzar.
El chip de interfaz USB es un CH340G de origen Chino, que es relativamente nuevo y está destinado a productos que son muy sensibles al costo. Parte del gran precio de esta tarjeta se debe a los circuitos integrados seleccionados y sin embargo, esto no afecta en lo más mínimo su funcionalidad ni pierde en características.
| Marca: | Genérico |
| Modelo: | NANO |
| Basado en el microcontrolador ATMEGA328. | |
| Rango de alimentación recomendado: | 7 a 12 volts |
| Entradas/salidas digitales. | 14 |
| Canales de PWM. | 6 |
| Entradas analógicas. | 8 |
| Corriente máxima de salida en pines de IO: | 20 mA. |
| Corriente de salida en el pin de 3.3 volts: | 50 mA. |
| 3 KB de memoria Flash para programas. | |
| 2 KB de memoria RAM. | |
| 1 KB de EEPROM. | |
| Frecuencia de reloj de 16 Mhz | |
| Led multipropósito en pin 13. | |
| Característica | |
|---|---|
| Largo | 15.5 cm |
| Ancho | 6 cm |
| Alto | 2.5 cm |
| Peso | 23 gr |
