La expresión “de SOIC a DIP” se refiere a adaptar un componente electrónico con encapsulado SOIC (Small Outline Integrated Circuit) a un formato DIP (Dual In-line Package), que es más fácil de manejar en protoboards o placas perforadas.
| Encapsulado | Tipo de montaje | Características principales |
|---|---|---|
| SOIC | Superficial (SMD) | Compacto, pines cortos en los lados largos, difícil de usar en protoboards |
| DIP | Orificio pasante (Through-hole) | Pines largos en dos filas paralelas, ideal para prototipos y pruebas |
️ ¿Por qué convertir de SOIC a DIP?
- Muchos chips modernos solo se fabrican en formato SOIC.
- Para usar esos chips en protoboards o placas de prueba, se necesita un adaptador SOIC a DIP.

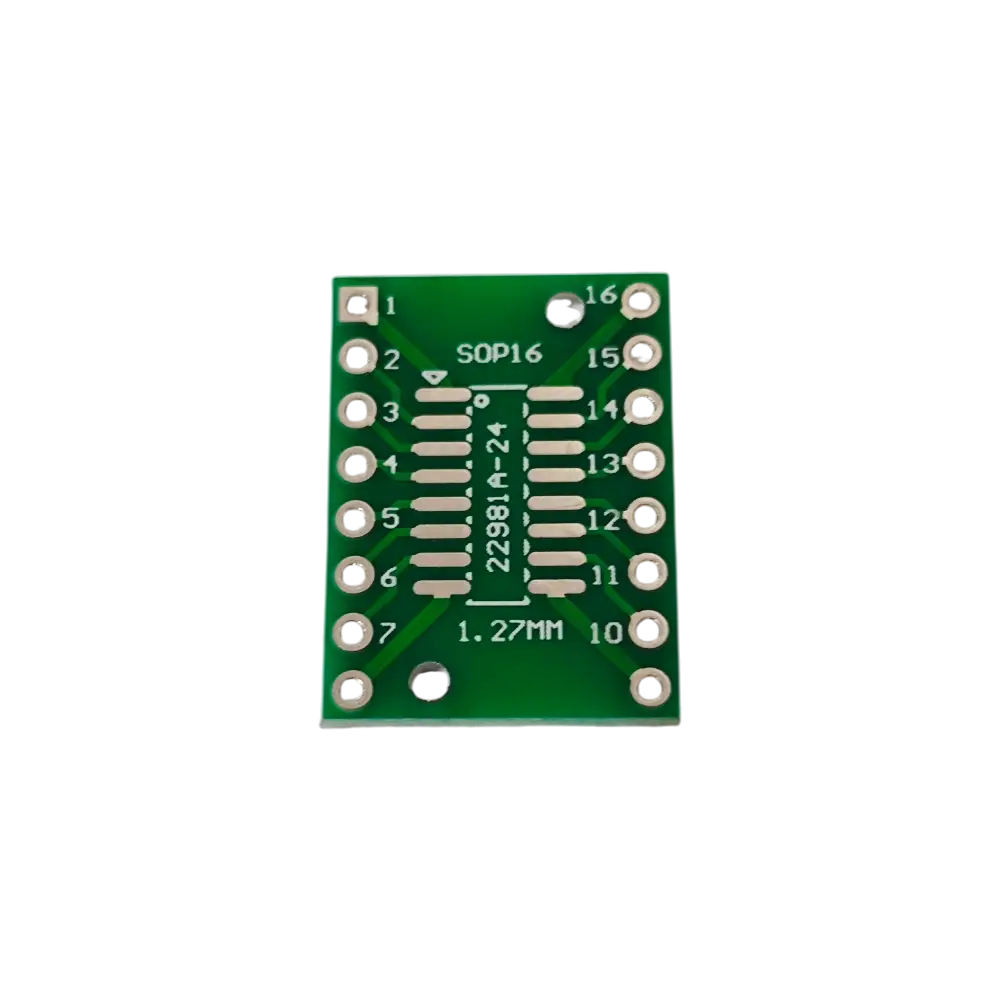

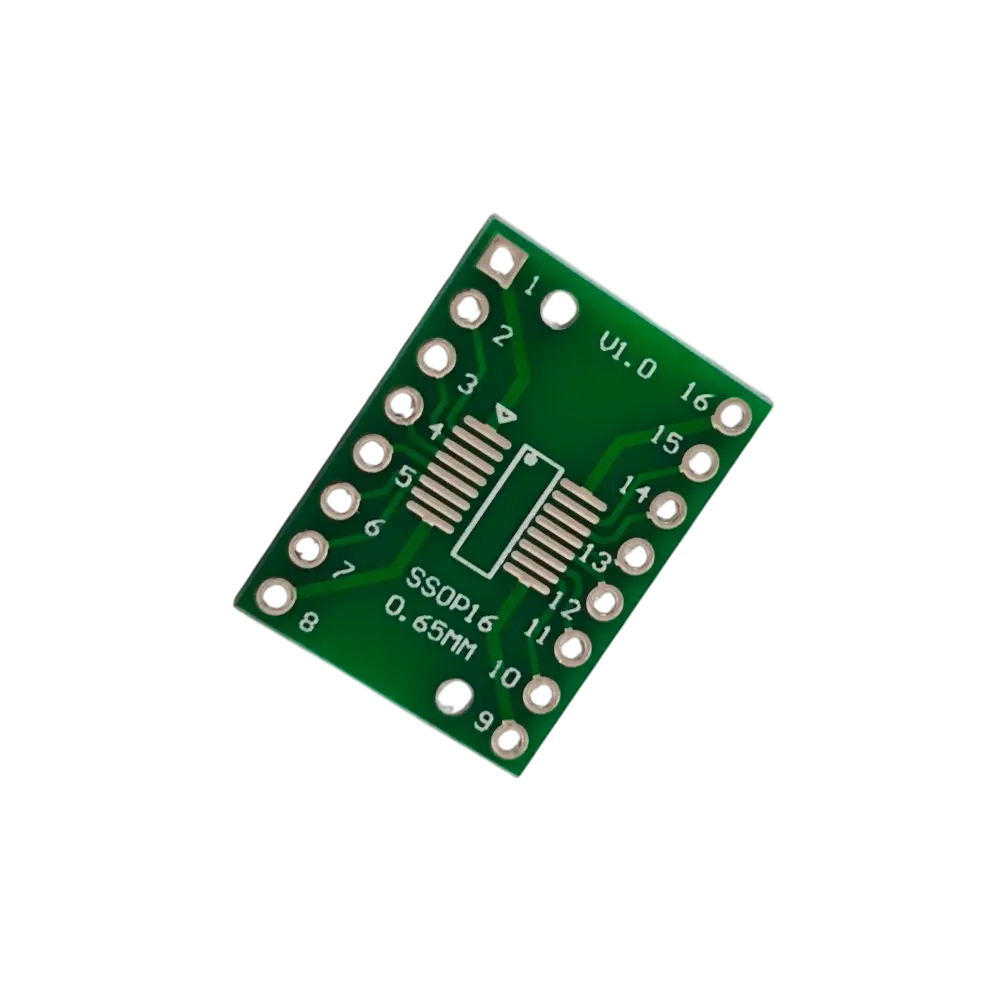

- Este adaptador es una pequeña PCB que permite soldar el chip SOIC y proporciona pines tipo DIP para facilitar su conexión.
???? Ejemplo práctico
Si tienes un chip CH340G (convertidor USB a serial), este solo existe en formato SOIC. Para usarlo en un prototipo, puedes montarlo en un adaptador SOIC a DIP, lo que te permite conectarlo fácilmente a una placa de pruebas.
