Un TRIAC es un componente eléctrico que tiene dos cables utilizados para conectar una corriente alterna (AC) y tercer plomo usado para activar el dispositivo. A diferencia de algunos otros dispositivos, tales como transistores y diodos, un TRIAC puede conducir la corriente en cualquier dirección entre sus dos cables conductores. La porción de disparo del dispositivo, llamado su puerta, gira el dispositivo de encendido o apagado en diversos grados. Uso de la puerta en relación con la fase de una corriente alterna, un TRIAC puede ser configurado para permitir sólo una parte de una señal de CA para pasar a través de ella y, a menudo se utiliza en dispositivos tales como interruptores de graduación y controles de velocidad de motor eléctrico
El TRIAC es un desarrollo más avanzado del famoso SCR o tiristor, pero a diferencia del tiristor, que sólo es capaz de conducir en una dirección (desde el ánodo al cátodo), el TRIAC es un dispositivo bidireccional.
Un TRIAC se utiliza para controlar una carga de CA (corriente alterna), semejante a como un transistor se puede utilizar para controlar una carga de CC (corriente continua). En definitiva, es un interruptor electrónico, pero para corriente alterna. Los triac se utilizan en muchas ocasiones como alternativas al relé.
Su funcionamiento básico es cerrar un contacto entre dos terminales (ánodo 1 y 2) para dejar pasar la corriente (corriente de salida) cuando se le aplica una pequeña corriente a otro terminal llamado "puerta" o Gate (corriente de activación).
Se seguirá permitiendo que la corriente fluya hasta que la corriente de salida disminuya por debajo de un valor determinado, llamada corriente umbral, o se corte la corriente totalmente de alguna forma, por ejemplo, con un interruptor o pulsador.

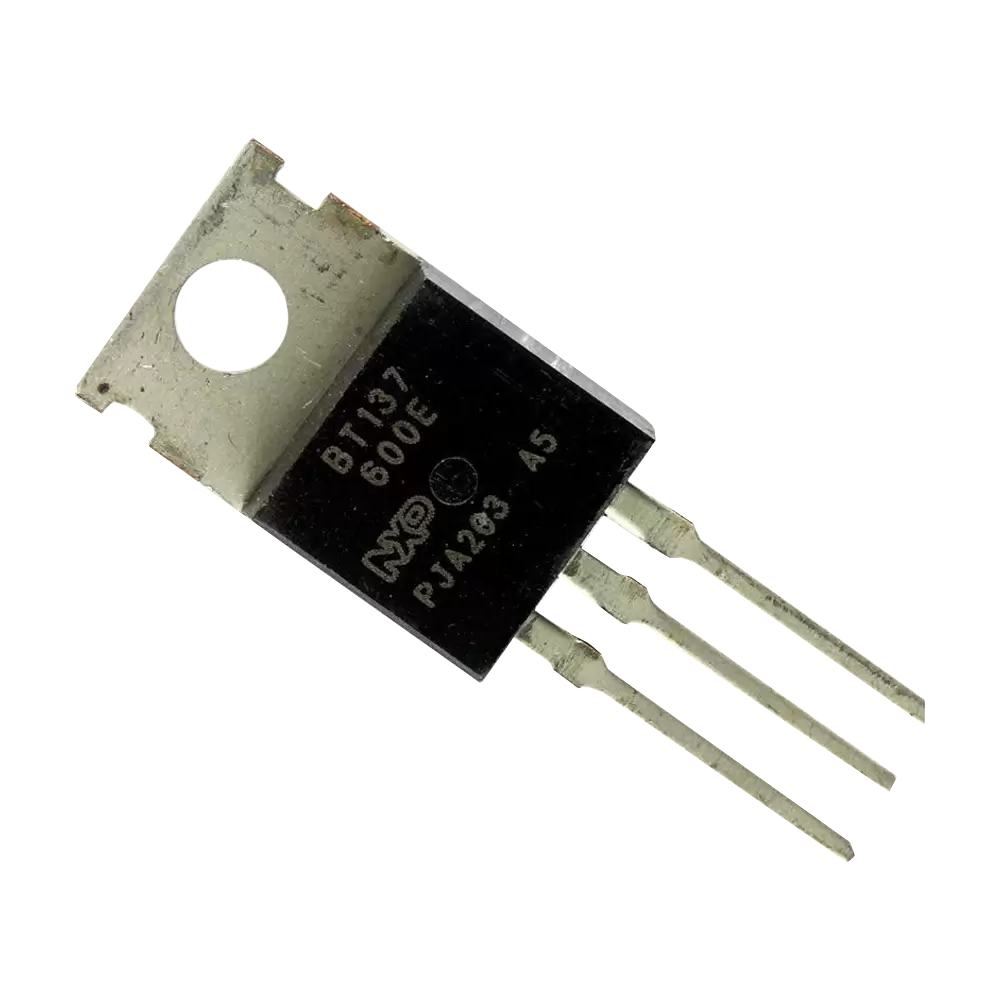

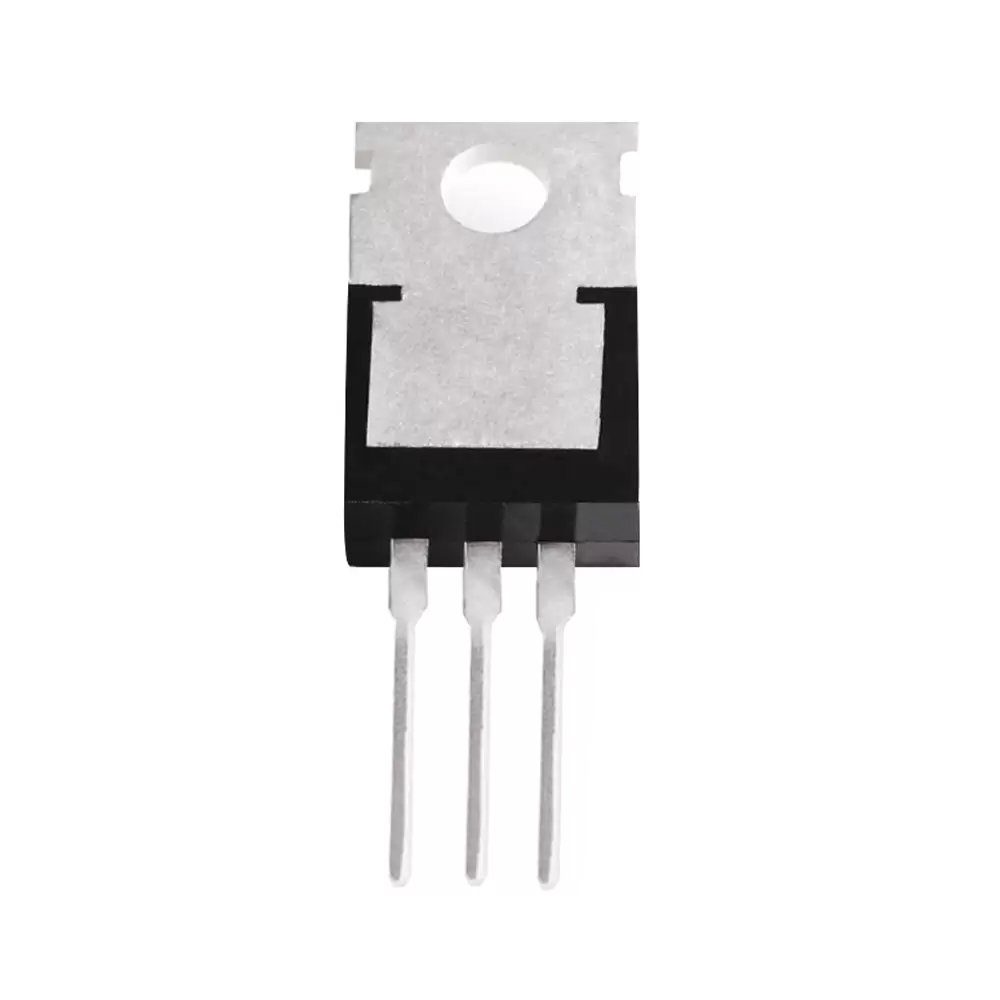

Este TRIAC de 4 cuadrantes de compuerta sensible y pasivada para aplicaciones de conmutación bidireccional y control de fase de uso general. Esta compuerta sensible a la serie TRIAC está destinada a ser conectada directamente a microcontroladores, circuitos lógicos integrados y otros circuitos de disparo de compuerta de baja potencia.
Tipo: | Triac. |
Modelo: | BT137. |
Tensión máxima de apagado repetitiva, Vdrm: | 600V. |
Corriente RMS de encendido IT (rms): | 8A. |
Corriente de trigger de la compuerta máxima, (Igt/Vgt): | 70mA/1.5V. |
Potencia de pico de la compuerta: | 5W. |
Corriente máxima transitoria, No Repet., Itsm 50Hz: | 65A. |
Corriente máxima de retención Ih: | 20mA. |
| Característica | |
|---|---|
| Largo | 2.9 cm |
| Ancho | 0.5 cm |
| Alto | 1 cm |
| Peso | 2.7 gr |
