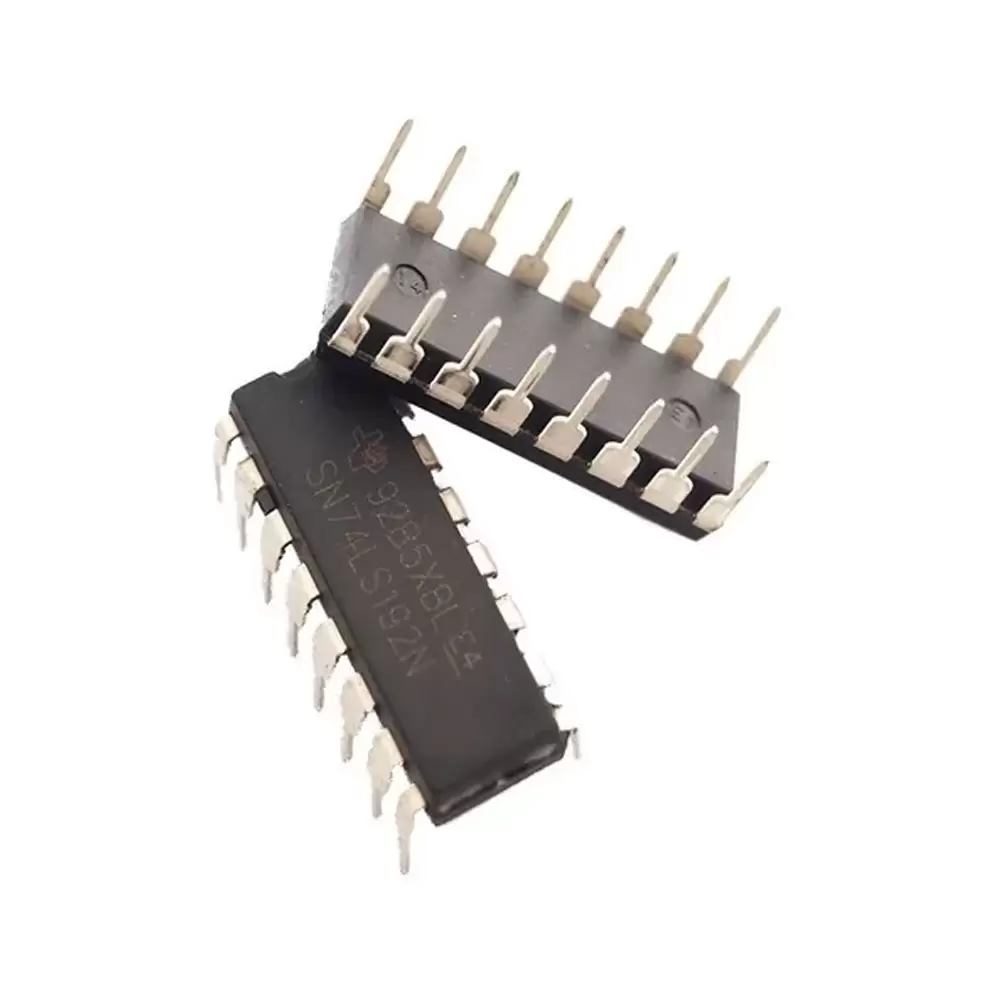

Contador por décadas BCD 74LS192 sincrónico hacia arriba y hacia abajo con entradas de reloj separadas, carga asincrónica, con clear. Un contador es un circuito secuencial construido a partir de biestable y puertas lógicas capaz de almacenar y contar los impulsos (a menudo relacionados con una señal de reloj), que recibe en la entrada destinada a tal efecto, asimismo también actúa como divisor de frecuencia. Normalmente, el cómputo se realiza en código binario, que con frecuencia será el binario natural o el BCD natural (contador de décadas).
Descripción del contador 74LS192
Circuito Integrado TTL 74LS192, contadores BCD sincrónico de arriba/ abajo de 4 Bits (reloj dual teniendo la complejidad de 55 puertas equivalentes. La operación sincrónica se proporciona teniendo todos los flip flop sincronizados simultáneamente para que las salidas cambien coincidentes entre sí cuando así sean instruidas por la lógica de dirección. Este modo de operación elimina los picos de recuento de salida normalmente asociado con contadores asincrónicos (reloj de ondulación).
Se ha proporcionado una entrada clara que fuerza a todas las salidas al nivel bajo cuando se aplica un nivel alto. La función de borrado es independiente de las entradas de conteo y carga. Las entradas clear, count y load son amortiguado para bajar el requisitos de conducción. Esto reduce la cantidad de controladores de reloj, etc.
Este dispositivo fue diseñado para conectarse en cascada sin la necesidad de circuitos externos. La salida de fila produce un pulso igual en ancho al conteo entrada ascendente cuando existe una condición de desbordamiento.
El contador puede ser fácilmente conectado en cascada al alimentar el préstamo y llevar salidas al recuento abajo y contar las entradas, respectivamente, del contador siguiente.
Caracteristicas principales del contador 74LS192
- Contador por décadas BCD
- Conteo reversible (ascendente/descendente – up/down) con entradas de reloj separadas
- Puede ser programado ó precargado (preset). Esta función también permite utilizar el contador como divisor por módulo-N
- Entrada de clear independiente
- Conteo por flanco de subida
- Múltiples unidades pueden ser conectadas en cascada fácilmente
- Sus salidas pueden manejar hasta 10 cargas LS-TTL
- Tecnología: TTL
- Velocidades similares a la familia LS-TTL
- Tiempo de propagación: 10 ns típico
- Voltaje de alimentación: 5 V
- Encapsulado: DIP 16 pines
| Familia | LS |
| Tensión de alimentación mínima | 4.25 V |
| Tensión de alimentación máxima | 5.25 V |
| Disipación de poencia | 95 mW |
| Corriente | 8 mA |
| Temperatura de operación mínima | 0°C |
| Temperatura de operación máxima | 70°C |
| Característica | |
|---|---|
| Largo | 0 cm |
| Ancho | 0 cm |
| Alto | 0 cm |
| Peso | 0 gr |
-
attach_file
0.11 MB datasheet 74LS192 (2020-05-11 12-11-05).pdfcloud_download
