Es un contador divisor binario de 14 etapas una principal caracteristica es la tolerancia a tiempos de bajadas y subidas de reloj muy lentos, por lo general suelen uilizarlos en circuitos de conteo para pruebas o codigos de contraseñas tambien para proyectos de valores aleatorios, entre otros.
Descripción del contador binario HEF4060

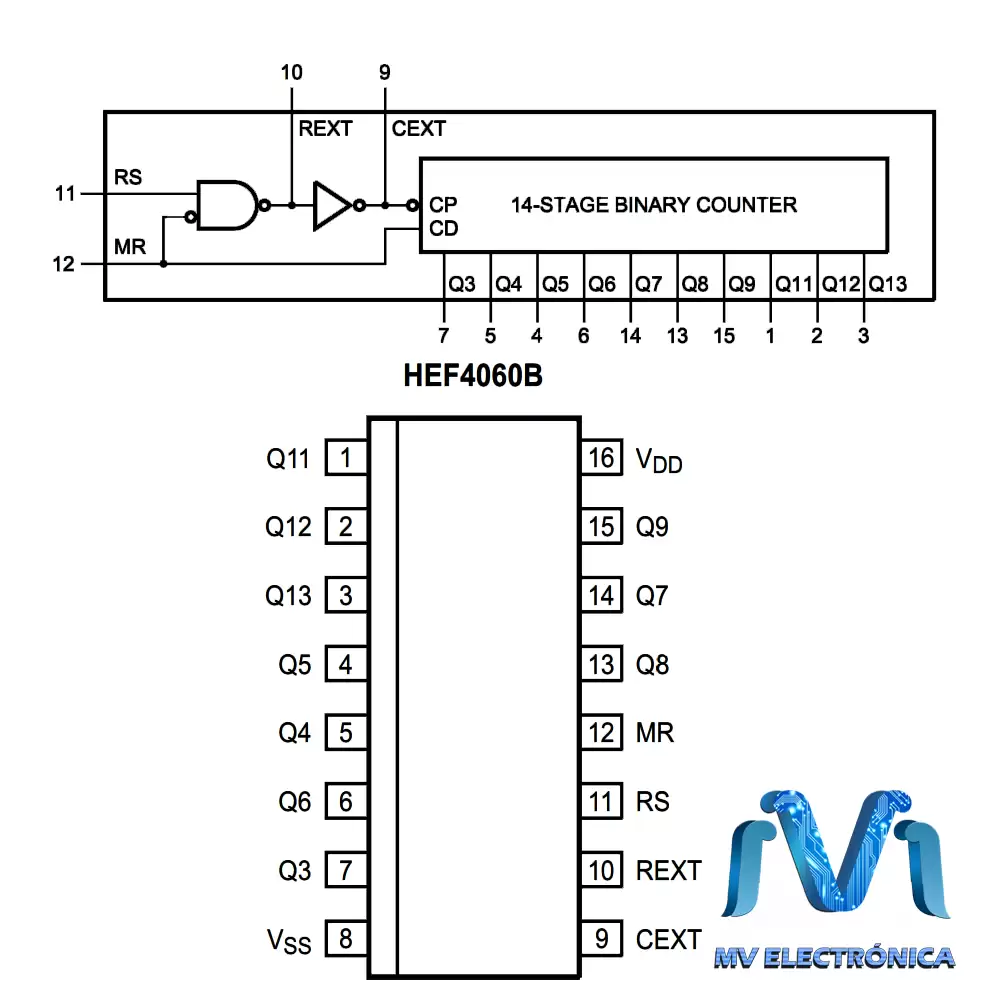

El HEF4060B es un contador / divisor binario de 14 etapas con oscilador y con tres terminales del oscilador (RS, REXT y CEXT), diez salidas con buffer (Q3 a Q9 y Q11 a Q13) y una entrada de reinicio maestro asincrónico (MR) superior.
La configuración del oscilador permite el diseño de circuitos osciladores RC o de cristal. El oscilador puede ser reemplazado por una señal de reloj externa en la entrada RS. La entrada del reloj es La acción de activación de Schmitt lo hace altamente tolerante a tiempos de subida y bajada más lentos del reloj. Los contraataques en la transición negativa de RS. Un nivel ALTO en MR restablece el contador (Q3 a Q9 y Q11 a Q13 = BAJO), independiente de otras condiciones de entrada.
Funciona en un rango de fuente de alimentación VDD recomendado de 4 V a 15 V con referencia a VSS. Las entradas no utilizadas deben conectarse a VDD, VSS u otra entrada.
Caracteristicas principales del conador HEF4060
- Tolerante a tiempos de subida y bajada de reloj lentos
- Operación totalmente estática
- Rangos de parametros de 5 V, 10 V y 15 V
- Características de salida simétrica estandarizadas
- Las entradas y salidas están protegidas contra los efectos electrostáticos.
- soporta temperaturas desde -40°C a +85°C
- Cumple con el estándar JEDEC JESD 13-B
| Familia lógica | HEF4060 |
| Tipo de contador | Binario |
| Frecuencia de reloj | 30 MHz |
| Conteo máximo | 14 |
| Voltaje de alimentación mínima | 4.5 V |
| Voltaje de alimentación máxima | 15.5 V |
| Temperatura de operación mínima | -40°C |
| Temperatura de operación máxima | 85°C |
| Característica | |
|---|---|
| Largo | 0 cm |
| Ancho | 0 cm |
| Alto | 0 cm |
| Peso | 0 gr |
