Por lo general cuando se utiliza un sensor para medir la temperatura, velocidad, potencia, etc.. utilizamos un microcontrolador para poder procesar los datos obtenidos por el sensor, en ocasiones mas que censar únicamente, necesitamos mandar esa información a un ordenador por medio de la comunicación USART, durante este proceso es normal la perdida de datos o que los datos no lleguen correctamente para este tipo de problemas es muy útil utilizar el MAX232 ya que esto nos ayuda a mandar una información mas precisa evitando la perdida de datos por medio de la comunicación USART.

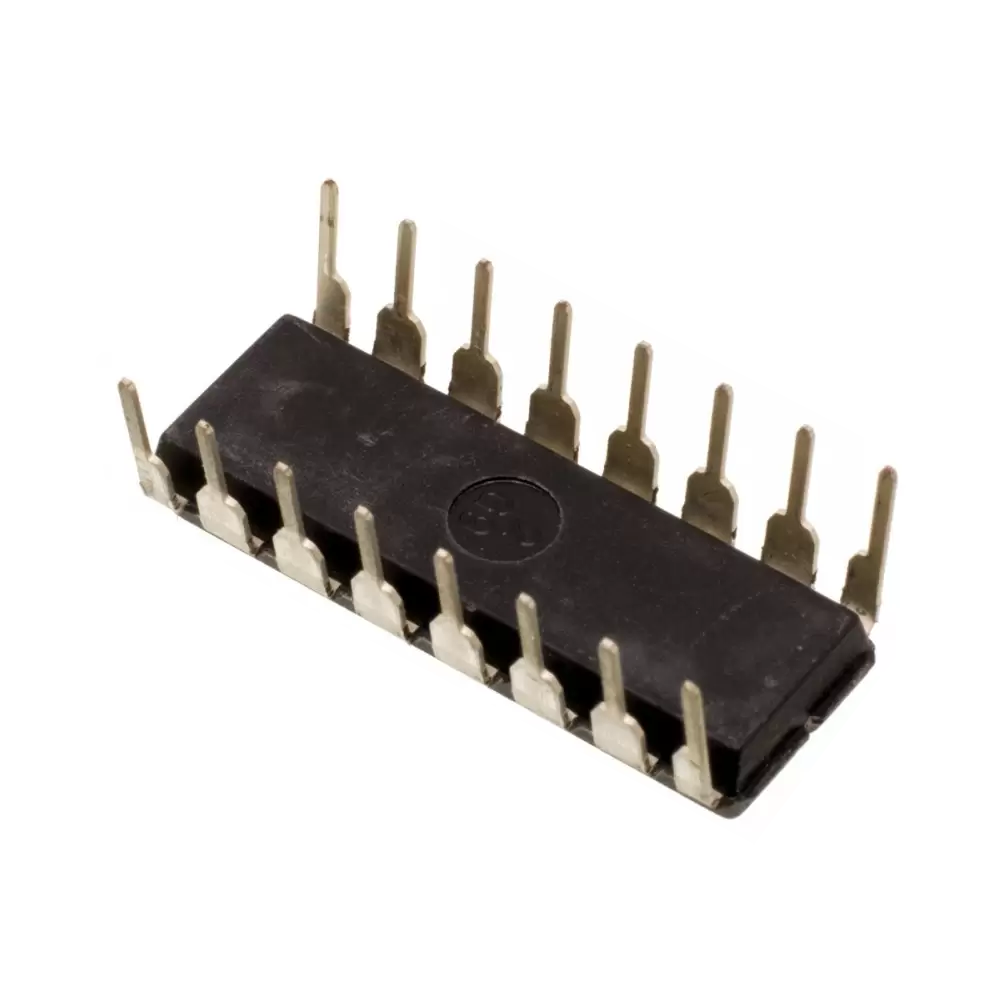

Descripción del controlador MAX232
La familia MAX220–MAX249 de controladores/receptores de línea es para todas las interfaces de comunicaciones EIA/TIA-232E y V.28/V.24. Estas piezas son especialmente útiles en sistemas alimentados por batería, ya que su modo de apagado de baja potencia reduce disipación de energía a menos de 5 W.
Características principales del controlador MAX232
- 20 kbps Velocidad de datos
- Convertidores DC-DC a bordo
- ± 9V Balanceo de salida con suministro de 5V
- Desconexión de baja potencia ≤1μA
- ± 30V Niveles de entrada del receptor Latch-up
- Aplicaciones: Electrónica de Consumo, Industrial, Multimedia, Inalámbrico
| Tipo | Transceptor RS232 Conductor / Receptor |
| Tipo de Interfaz | RS232 |
| Número de conductores | 2 |
| Número de receptores | 2 |
| Suministro de Voltaje mínimo | 4.5 V |
| Suministro de Voltaje máximo | 5.5 V |
| Temperatura de funcionamiento mínimo | 0°C |
| Temperatura de funcionamiento máximo | 70°C |
| Característica | |
|---|---|
| Largo | 0 cm |
| Ancho | 0 cm |
| Alto | 0 cm |
| Peso | 0 gr |
-
attach_file
0.93 MB datasheet MAX232CPE (2020-05-26 17-28-36).pdfcloud_download
