El módulo ULN2003 es un driver especialmente diseñado para manejar el motor a pasos 28BYJ-48 (unipolar). Adicionalmente puede ser usado para manejar Relays, motores DC o cualquier carga DC de bajo consumo de corriente. Internamente posee un arreglo de 7 transistores NPN Darlington con diodos de protección para cargas inductivas. Cada transistor o canal es capaz de manejar una carga de hasta 500mA, se pueden utilizar canales en paralelo y asi aumentar la capacidad de corriente. Al utilizar el modulo ULN2003 con el motor a pasos 28BYJ-48 podemos controlar el sentido de giro y la velocidad del motor mediante señales TTL, estas señales se pueden obtener de un microcontrolador como Arduino, Pic o Raspberry Pi.

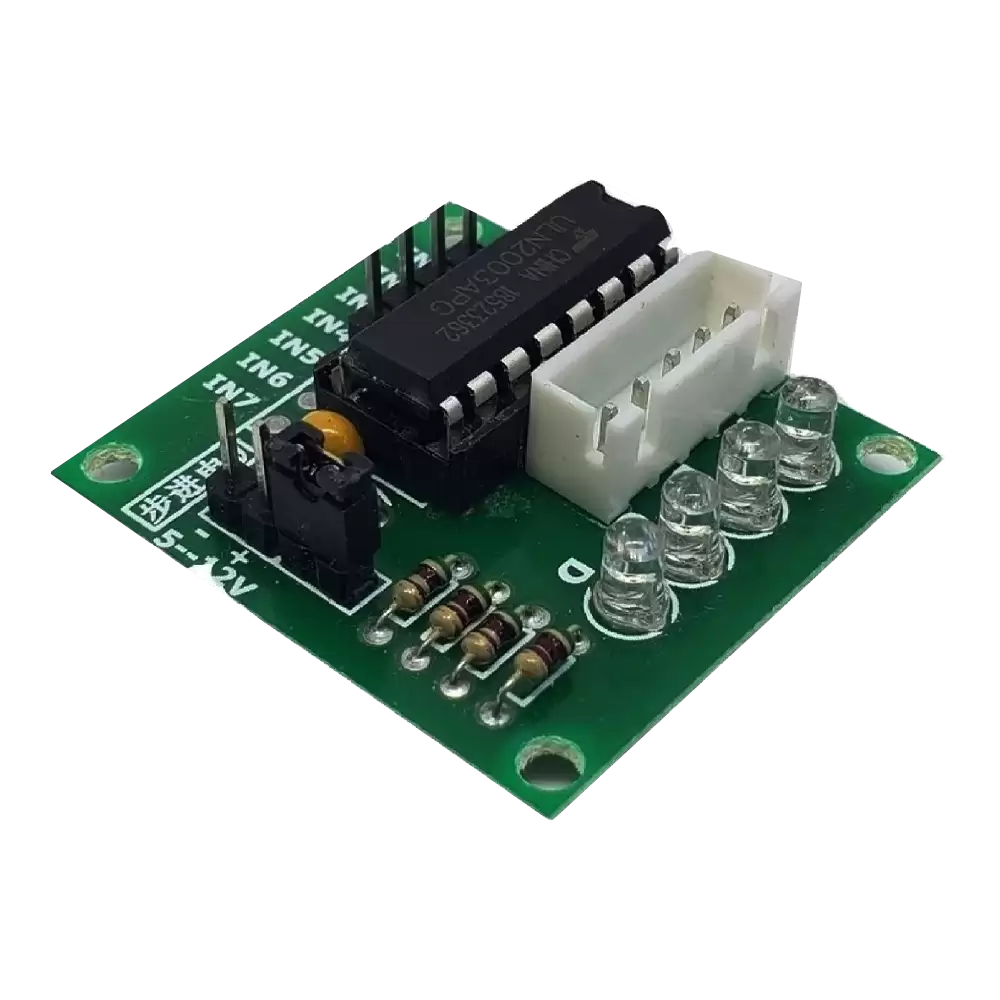

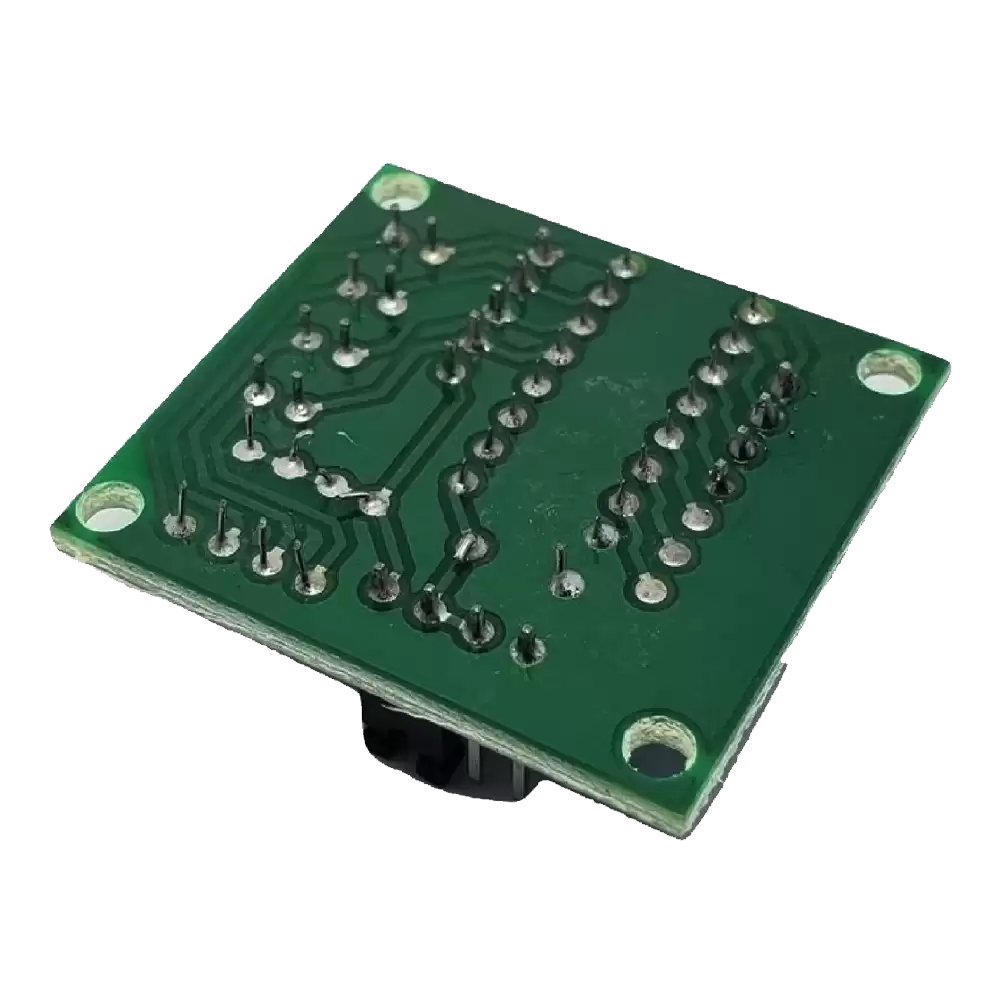

El PCB controlador de motor paso a paso ULN2003 proporciona una interfaz de accionamiento directo entre su microcontrolador y motor paso a paso. El PCB proporciona 4 entradas para la conexión a su microcontrolador, fuente de alimentación conexión para el voltaje del motor paso a paso, y puente ON / OFF, un conector de motor paso a paso de conexión directa y 4 LED para indicar el estado de avance.
El motor avanza cuando una combinación específica de entradas se acciona desde el microcontrolador. Esto es solo un pulso de potencia, lo suficiente para que el motor arranque. Este controlador utiliza un protocolo muy simple. Aplicar una señal a una entrada el pin hace que se envíe energía al motor por un cable correspondiente.
| Voltaje de operación | 5V - 12V |
| Consumo de corriente | 500 mA |
| Temperatura de operación | -20°C - 85°C |
| Característica | |
|---|---|
| Largo | 3.4 cm |
| Ancho | 3.2 cm |
| Alto | 1.1 cm |
| Peso | 8 gr |
-
attach_file
0.33 MB ULN2003 Datasheet (2020-01-30 13-29-55).pdfcloud_download
