A diferencia de los contactores o relevadores electromecánicos los relevadores de estado sólido no cuentan con partes móviles o platinos de contacto su funcionamiento se basa completamente en electrónica de semiconductores. Esto permite que tenga una mayor velocidad al momento de conmutar sus salidas.
Un relavador de estado sólido SSR es un switch eléctrico que conmuta entre estados abierto-cerrado. Los relevadores de estado sólido cambian de estado cuando un voltaje externo es aplicado en una junta, ya sea un voltaje positivo o negativo según el modelo de SSR. La designación SSR como relevador de estado sólido corresponde a la forma en la que el instrumento es nombrado en el idioma ingles: Solid State Relay.
Los relevadores de estado sólido constan de un sensor el cual responde a una determinada entrada de control (Voltaje Directo o Alterno), esta señal de excitación cierra (o abre) una lína de potencia que alimenta a una carga mecánica (resistencias eléctricas, sirenas, buzzer, etcétera). Los relevadores pueden ser diseñados para trabajar con corriente directa o alterna en entrada y salida.
Estos dispositivos están diseñados para operar con cargas de potencia muy pequeñas hasta muy grandes cargas de potencia. Además de su amplio rango de operación con cargas de potencia eléctrica los relevadores de estado sólido tienen la ventaja de realizar el cambio de estado a altas velocidades, del rango de nanosegundos.

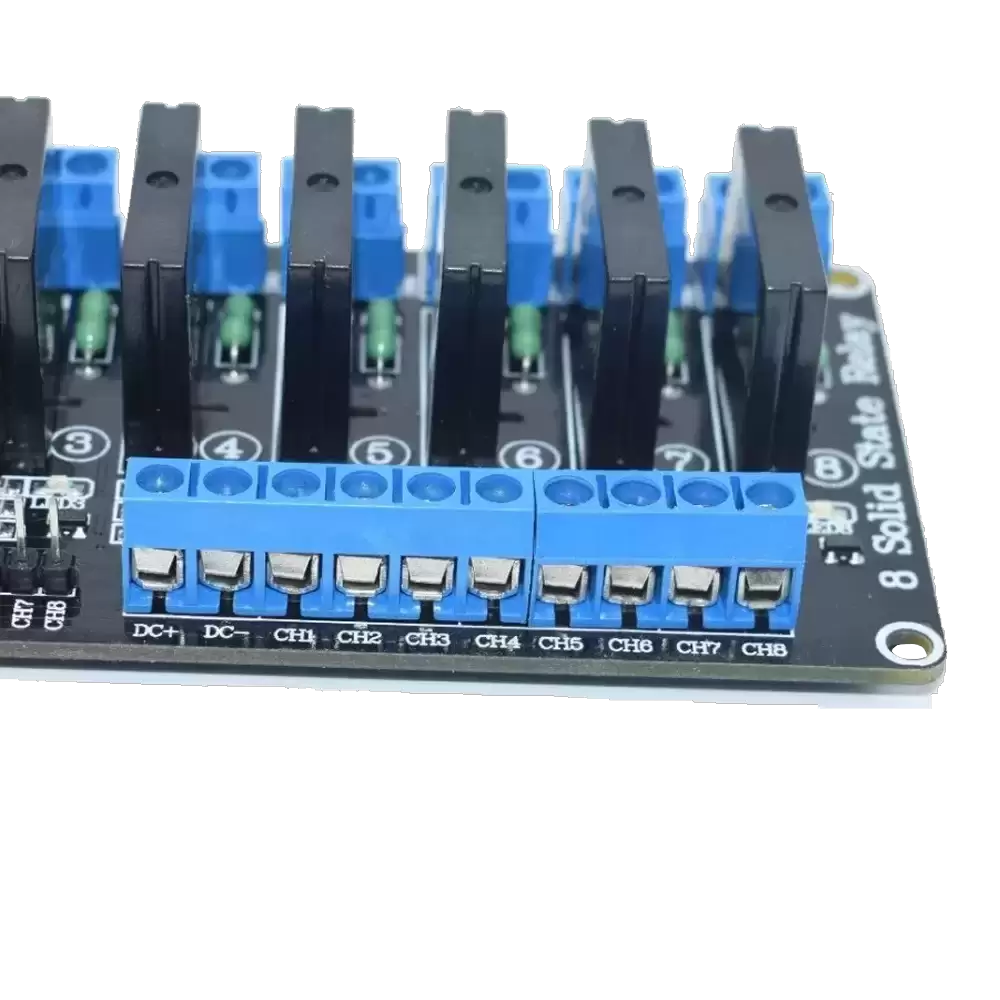

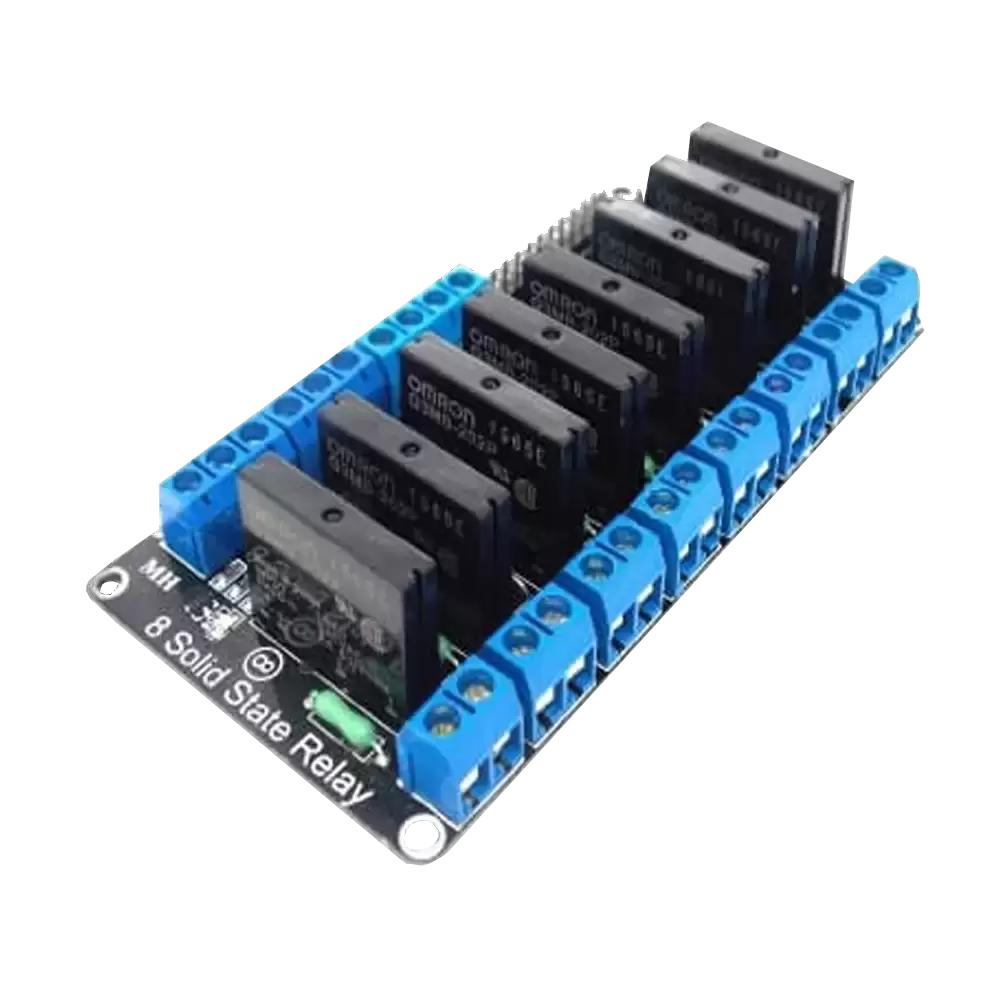

| Voltaje de operación | 5V DC |
| Numero de canales | 8 |
| Voltaje de carga | 240VAC |
| Corriente de carga máxima | 2A |
| Modo de funcionamiento | conmutativo |
| Característica | |
|---|---|
| Largo | 15.5 cm |
| Ancho | 5.5 cm |
| Alto | 2.4 cm |
| Peso | 75 gr |
