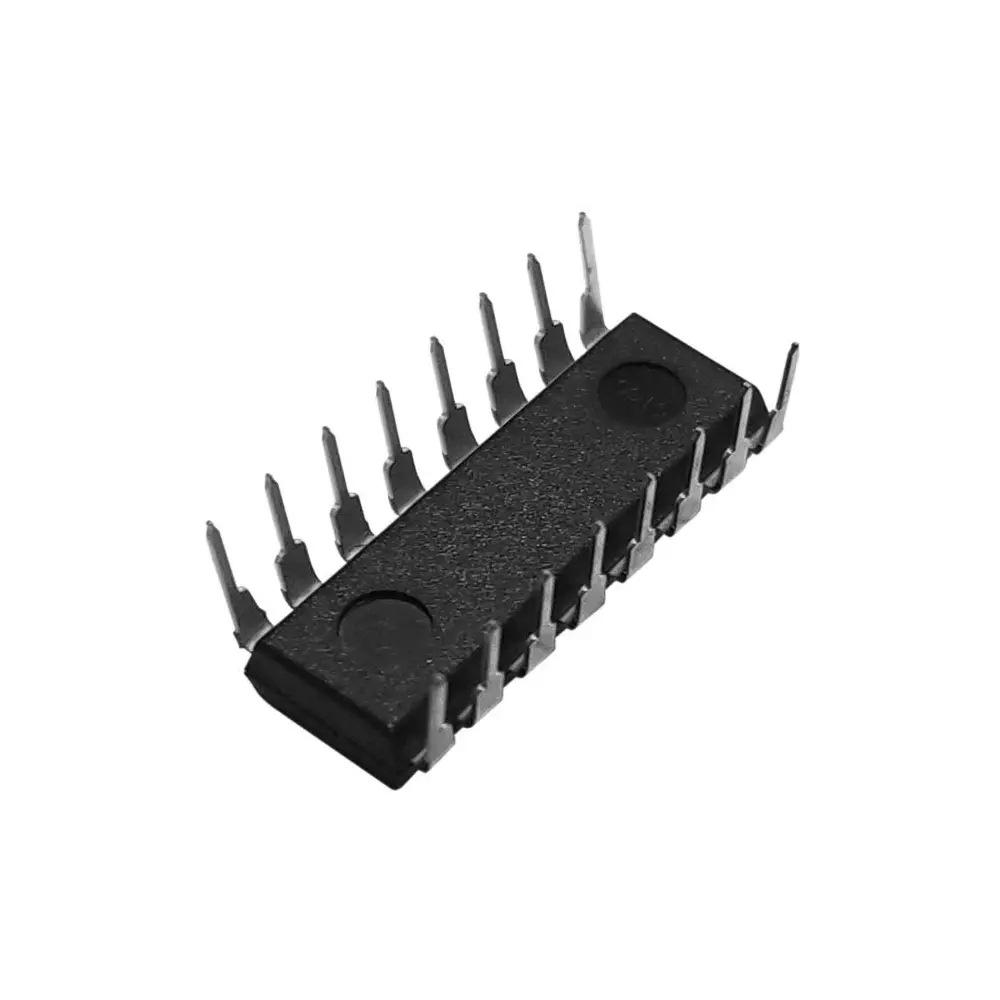

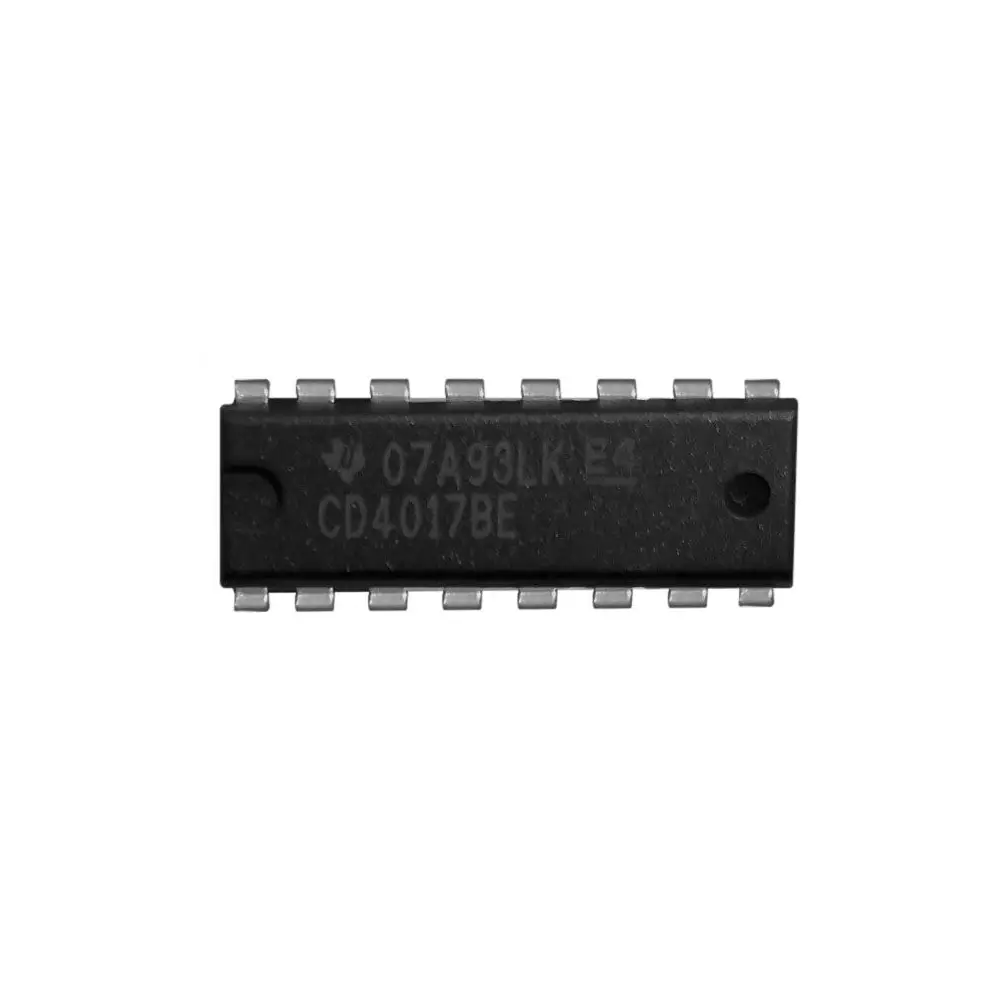

El integrado CD4017 es un contador-divisor o decodificador con 10 salidas basado en tecnología CMOS que también tiene una versión de modo TTL llamado 74HC4017. Este circuito está formado por un contador Johnson de 5 etapas que puede dividir o contar por cualquier valor entre 2 y 9, con recursos para continuar o detenerse al final del ciclo.
Descripción del contador CD4017
El CD4017 es utilizado muchas veces como secuenciador de luces y divisor de bajas frecuencias. En el mundo de la electrónica y los estudiantes, suele ser muy usado para varios proyectos de electrónica, además de que se puede adquirir por muy poco dinero. Su bajo precio lo hace ideal para poder realizar proyectos nada costosos o realizar pruebas y experimentos caseros.
El CD4017 cuenta con 16 pines en total de los cuales, la alimentación del circuito integrado se hace por medio del pin 16 y debido a su tecnología CMOS, puede ser alimentado desde 3 a unos 15 voltios de corriente continua. Sus salidas (que son 10 y se cuenta desde 0 a 9) comienzan desde el pin 3 (Q0) y no se encuentran de forma secuencial, terminando en el pin 11 (Q9).
El CD4017 puede realizar operaciones siempre y cuando, reciba un tren de pulsos por medio del pin 14. Cada vez que reciba un flanco posiivo, avanzará a una posición en su contador y cuando llegue al final, activará al pin 14 que podremos conectar otro CD4017 para ampliar el conteo hasta 20 pasos. A este tipo de conexiones se le llama: "conexión en cascada".
Características principales
- Clasificaciones paramétricas de 5 V, 10 V y 15 V
- Operación completamente estática
- Características de salida simétricas estandarizadas 100% probado para corriente quiescente a 20 V
- Cumple todos los requisitos del estándar tentativo JEDEC No. 13B
- Aplicaciones: Reloj y Temporización, Diseño Embebido y Desarrollo, Monitorización de Sistemas, Instrumentación y Medida, Automatización y Control de Procesos
| Tipo | CMOS |
| Familia | CD4000 |
| Tipo de contador | Decada/Divisor |
| Frecuencia de reloj | 11 MHz |
| Conteo máximo | 5 |
| Tensión de alimentación mínima | 3 V |
| Tensión de alimentación máxima | 18 V |
| Temperatura de funcionamiento mínima | -55°C |
| Temperatura de funcionamiento máxima | 125°C |
| Característica | |
|---|---|
| Largo | 0 cm |
| Ancho | 0 cm |
| Alto | 0 cm |
| Peso | 0 gr |
