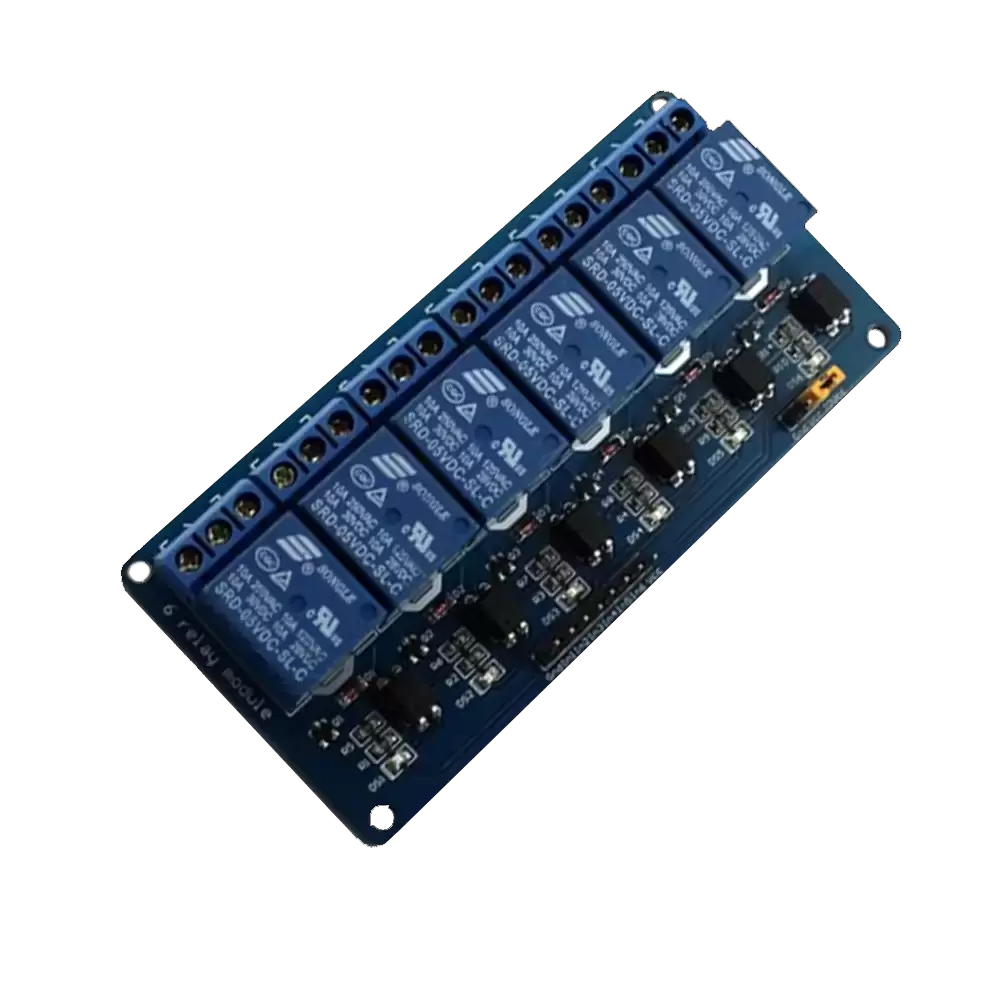

Los módulos de relevadores son unas placas que contienen canales para conectar a uno o mas relevadores, esto sirve cuando requieren conexiones con varios relevadores entre si o que un microcontrolador necesite controlar uno o mas circuitos independientes, la mejor forma es activando o desactivando los canales de los relevadores.
Los módulos de relé disponen de un transistor para su activación, lo que quiere decir que no es optoacoplado poseen indicadores LED los cuales iluminan dependiendo del estado lógico suministrado a la entrada, el módulo puede ser accionado por una board Arduino, microcontrolador o Raspberry Pi, para manejar cargas con una corriente máxima de 10A y hasta 250VAC.
Permite controlar el encendido y apagado de cualquier aparato que se conecte a una fuente de alimentación eléctrica externa. El relé hace de interruptor y se activa y desactiva mediante una entra de datos. Gracias a esto se puede controlar el encendido de cualquier aparato.
| Canal de salida | 6 |
| Tensión de carga del Rele | 125VAC / 250VAC |
| 28VDC / 30VDC | |
| Corriente de operación | 10 A |
| Voltaje de bobina (Rele) | 5V DC |
| Consumo de corriente por canal | 20 mA |
| Característica | |
|---|---|
| Largo | 10.5 cm |
| Ancho | 6 cm |
| Alto | 2 cm |
| Peso | 85 gr |
