El MAX6675 es un convertidor Analógico a digital especializado para termopares tipo K. Con este módulo es posible conectar fácilmente un termopar a cualquier microcontrolador a través de una interfaz SPI unidireccional.

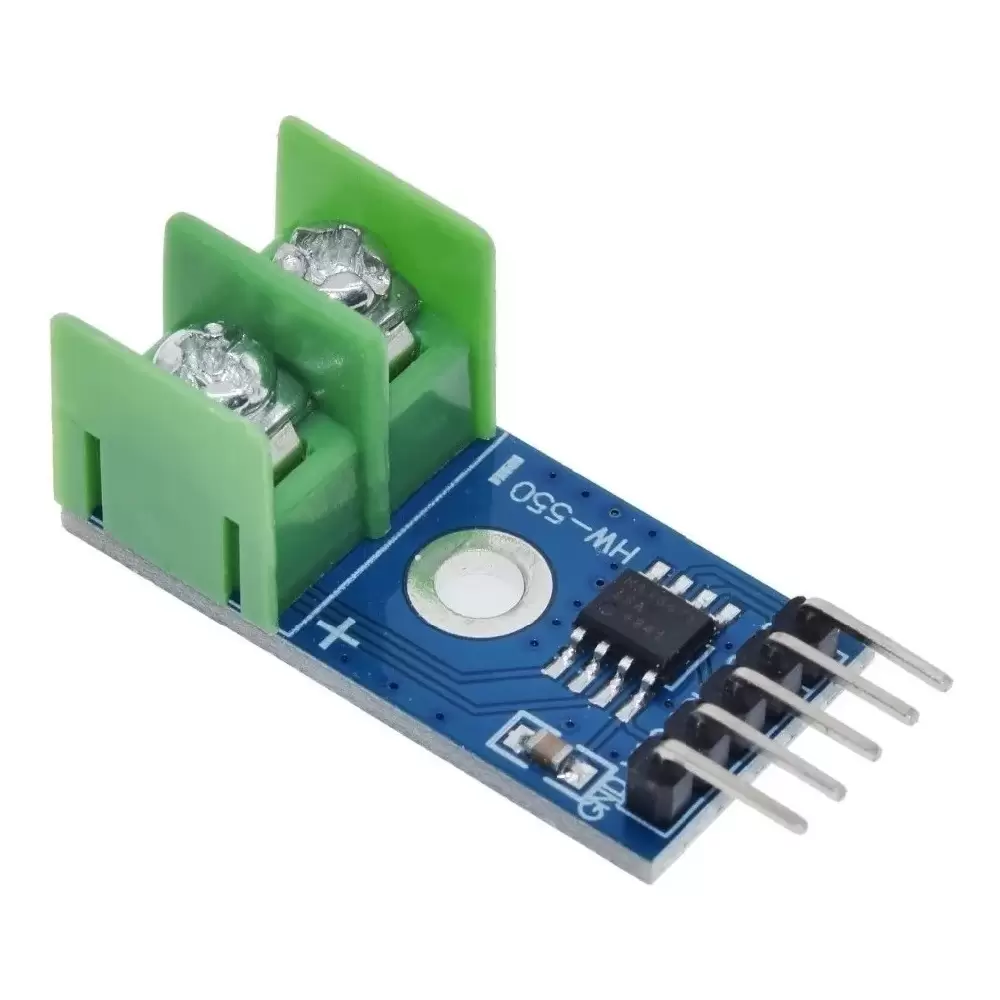

Dentro de este pequeño circuito se encuentra la electrónica necesaria para amplificar, compensar y convertir a digital el voltaje generado por el termopar, lo que hace muy sencilla la tarea de conectar un termopar a un microcontrolador. El único “pero” es que este circuito solo se consigue en encapsulado SOIC, por lo que no es tan fácil usarlo en el protoboard. Sin embargo, en este módulo encontramos el MAX6675 con toda la electrónica necesaria y las terminales apropiadas para facilitar su uso.
Existen muchos sensores de temperatura en el mercado, sin embargo las soluciones basadas en silicio, como el LM35 por citar un ejemplo que sea familiar, están normalmente limitados a un rango de temperatura por debajo de los 150 grados centígrados. Lo que los deja fuera de consideración cuando debemos monitorear algún proceso con temperaturas superiores. Afortunadamente los termopares vienen a salvar el día, permitiéndonos mediciones en un rango más amplio, usualmente de varias centenas de grados centígrados y sin un costo excesivo.
El MAX6675 se conecta con un microcontrolador mediante una interfaz de 3 lineas compatible con el estándar SPI. El formato en el que el MAX6675 envía datos al microcontrolador es el siguiente.
Como se puede observar, además de la palabra digital correspondiente a la temperatura tenemos un bit que nos indica si el termopar esta abierto (desconectado o roto, por ejemplo) que podemos usar para tomar acciones correctivas o informativas en el software, como disparar una alarma o mostrar un aviso. También hay una buena cantidad de bits que no tienen significado.
- Interfaz compatible con SPI solo de lectura.
- Resolución de 12 bits, 0.25 grados centígrados.
- Medición hasta 1024 grados centígrados.
- Alimentación de 3.3 a 5 volts.
- Frecuencia de reloj SPI máxima Fscl 4.3 Mhz.
- Tiempo de conversión 0.17 s máximo 0.22 segundos.
- Consumo máximo de 1.5 mA.
- Incluye termopar tipo K

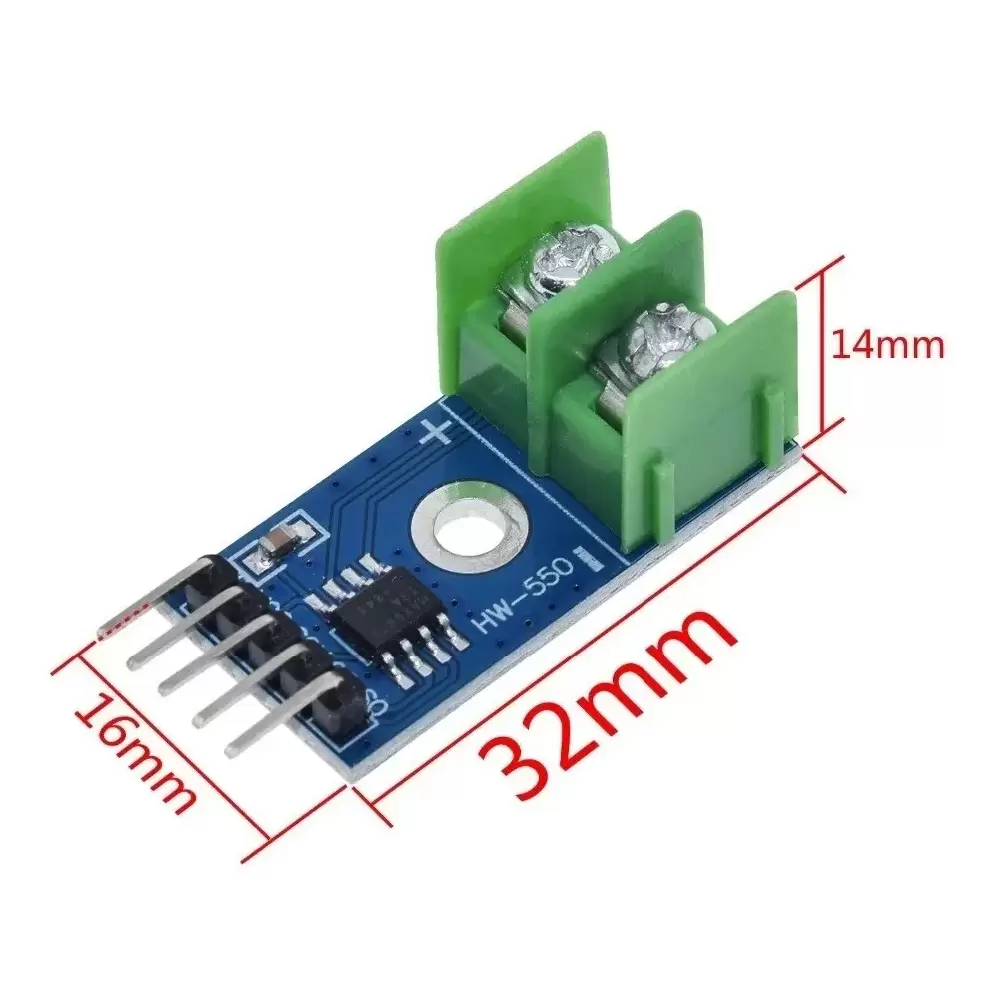

| Característica | |
|---|---|
| Largo | 11.5 cm |
| Ancho | 1.5 cm |
| Alto | 10 cm |
| Peso | 0.04 gr |
